Encendido electrónico instantáneo, con control electrónico de llama

Mandos de control de acero inoxidable macizo

Marco de precisa elaboración de 3 mm de espesor de acero inoxidable

Para instalación sobre encimera con marco visto o instalación enrasada

Puede combinarse perfectamente con otros aparatos Vario de la Serie 400

Mando de control con indicador de zona de cocción y nivel de potencia

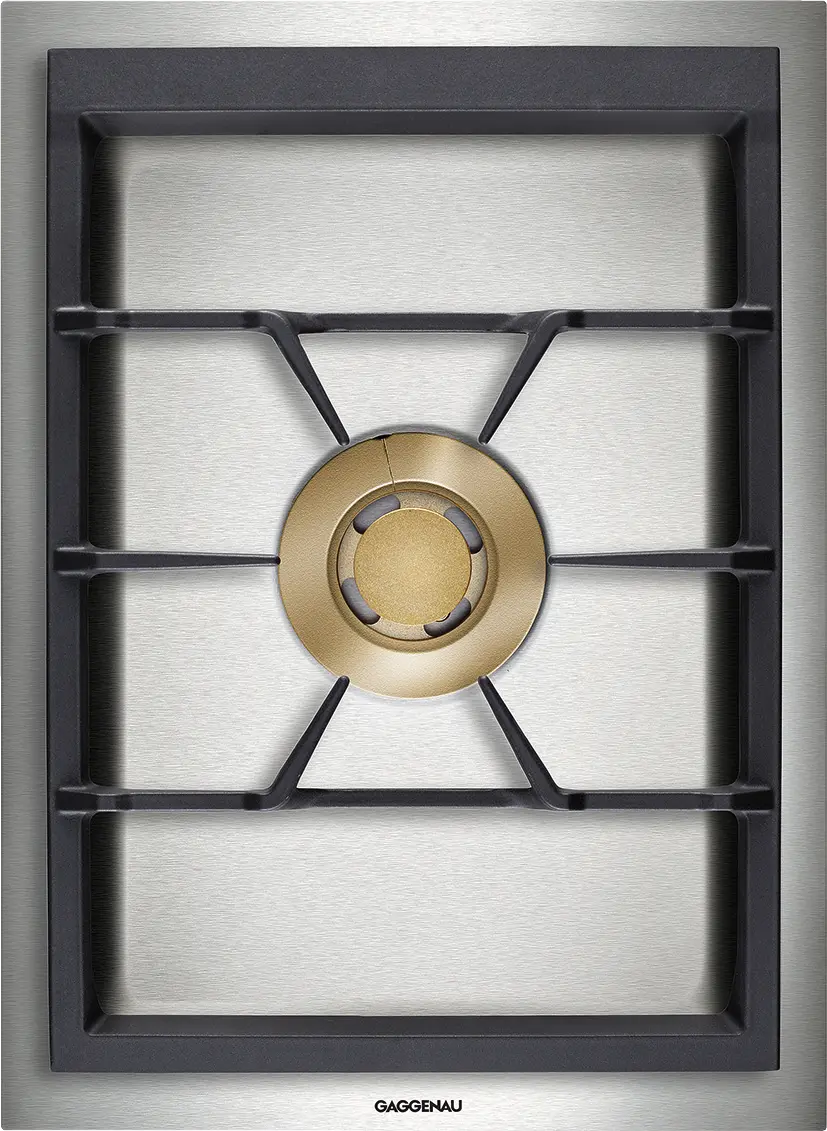

Parrillas de hierro fundido de superficie plana y continua.

Anillos de los quemadores de latón.

Monitorización electrónica de llama con reignición automática.

Desconexión automática de seguridad.

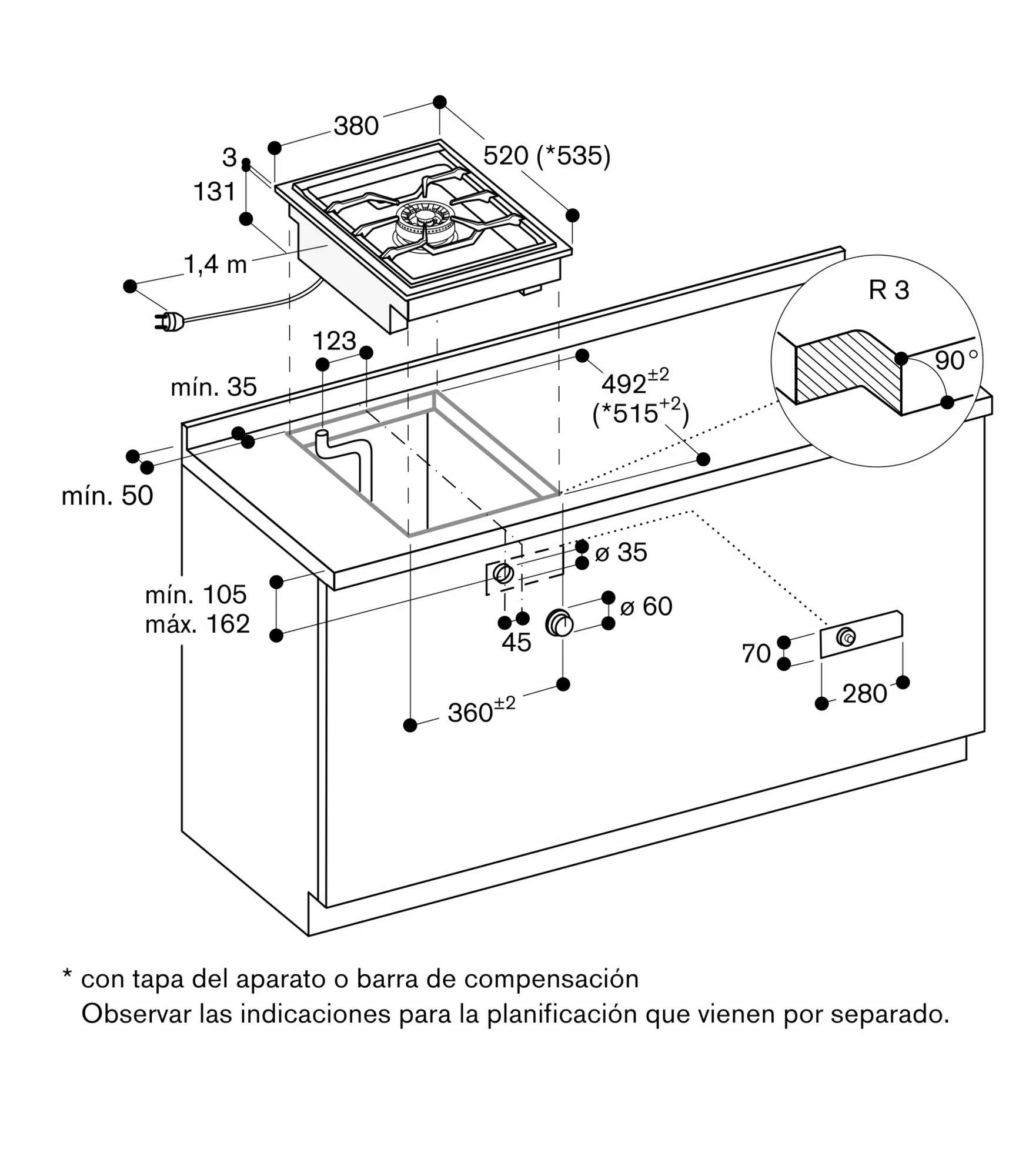

Dependiendo del tipo de instalación (sobre encimera o enrasada, con o sin tapa) la localización específica del hueco de encastre y los mandos puede variar.

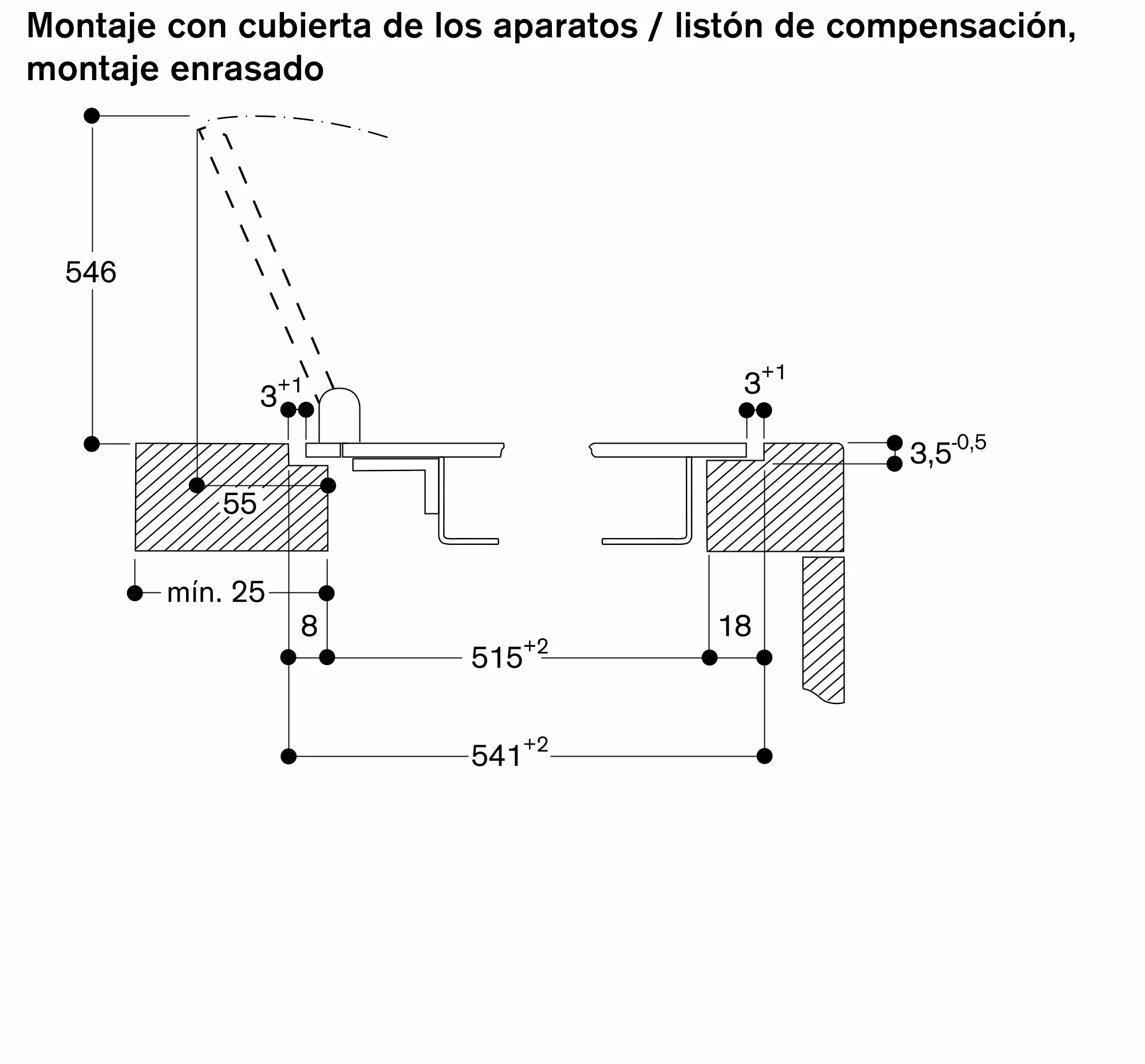

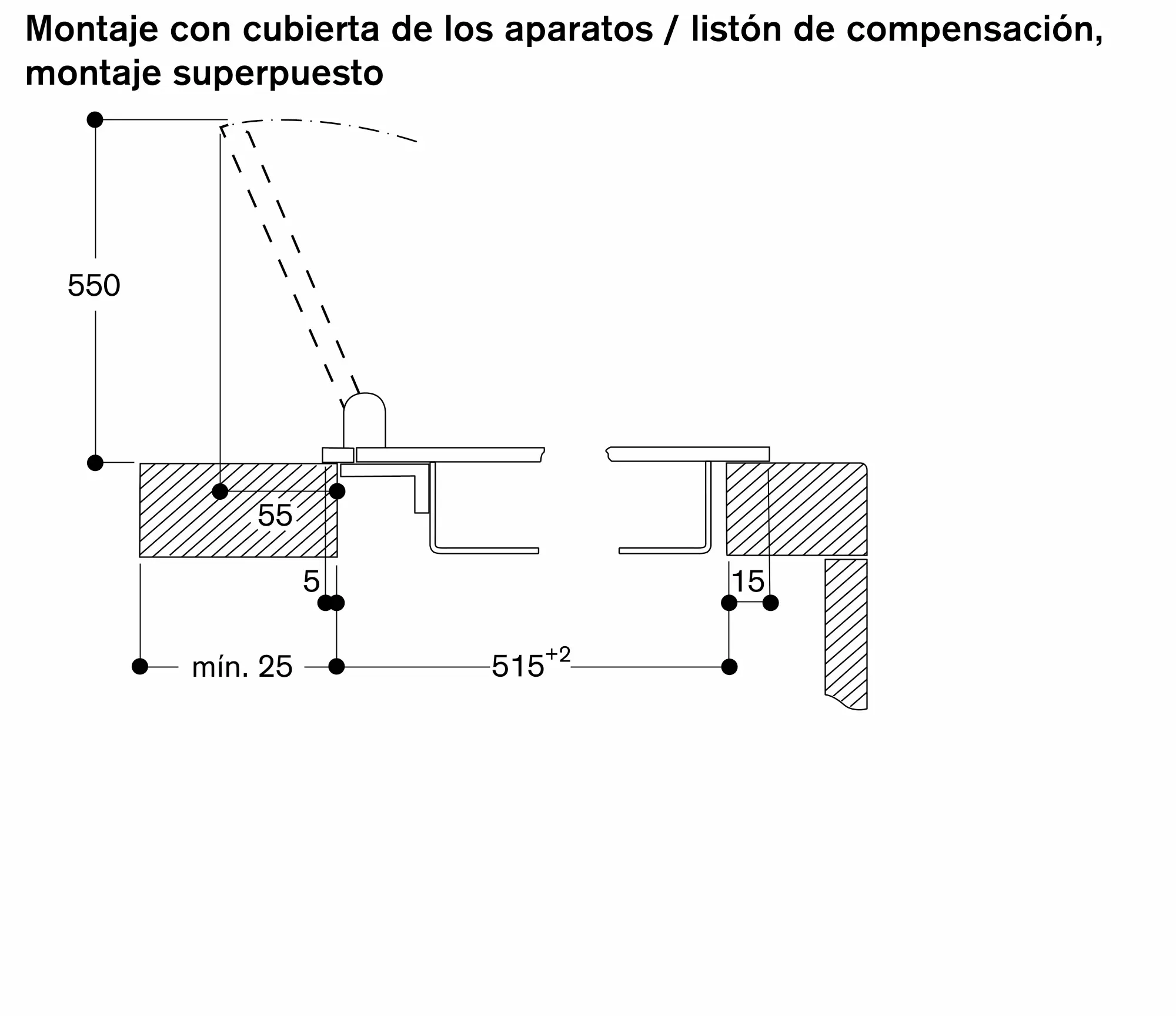

Si se instala con la tapa del aparato VA 440 o con el perfil de compensación VA 450, tener en cuenta la profundidad adicional necesaria.

Si se combinan varios aparatos con al menos una tapa, se requiere el perfil VA 450 para compensar la profundidad del aparato sin tapa.

Si se combinan varios aparatos Vario de la Serie 400, debe instalarse una junta de unión VA 420 entre los aparatos. Dependiendo del tipo de instalación, se deberá colocar la junta que corresponda.

El grosor del hueco de encastre debe ser al menos de 10 mm para montaje sobre encimera y de al menos 13 mm en instalación enrasada. Asegurar una sección continua de 90°.

La capacidad de carga y estabilidad, particularmente en el caso de encimeras finas, debe reforzarse mediante subestructuras adecuadas. Tener en cuenta el peso del aparato y las cargas adicionales.

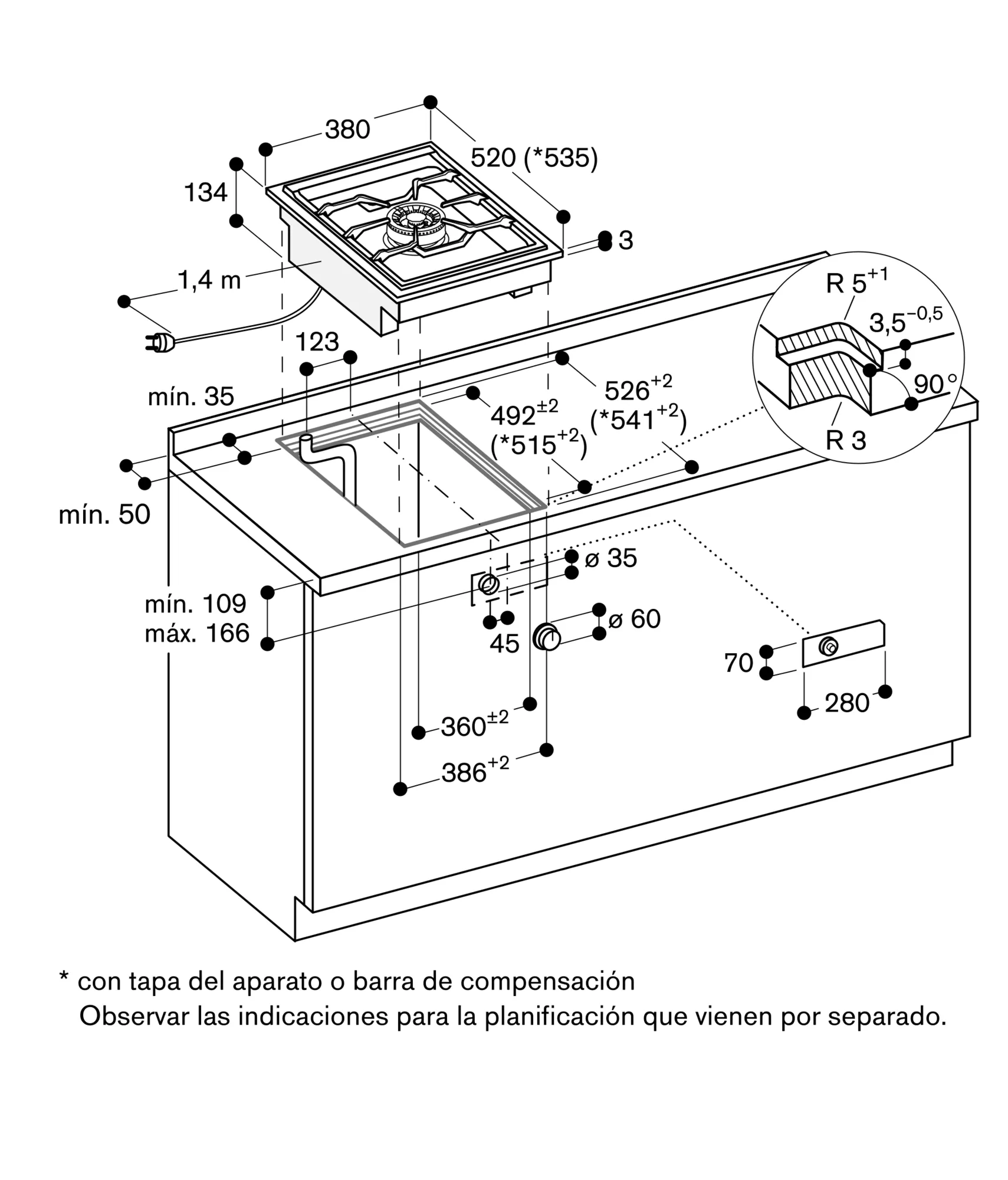

Instrucciones adicionales para instalación enrasada:

La instalación es posible en encimeras de piedra, sintéticas o de madera maciza. Debe tenerse en cuenta la resistencia al calor y el sellado estanco de los bordes cortados. Para otros materiales, consulte con el fabricante de la encimera.

La ranura debe ser continua y plana, para garantizar la colocación uniforme del aparato en la junta. No utilice revestimiento discontinuo.

La anchura de la junta puede variar debido a las tolerancias de tamaño de las combinaciones y al hueco de encastre de la encimera.

Si se instalan varios aparatos en huecos de encastre individuales, la distancia mínima entre ellos debe ser de 50 mm.

Panel de control para integrar en armario bajo a nivel del cajón.

Grosor del panel frontal de 16 a 26 mm.

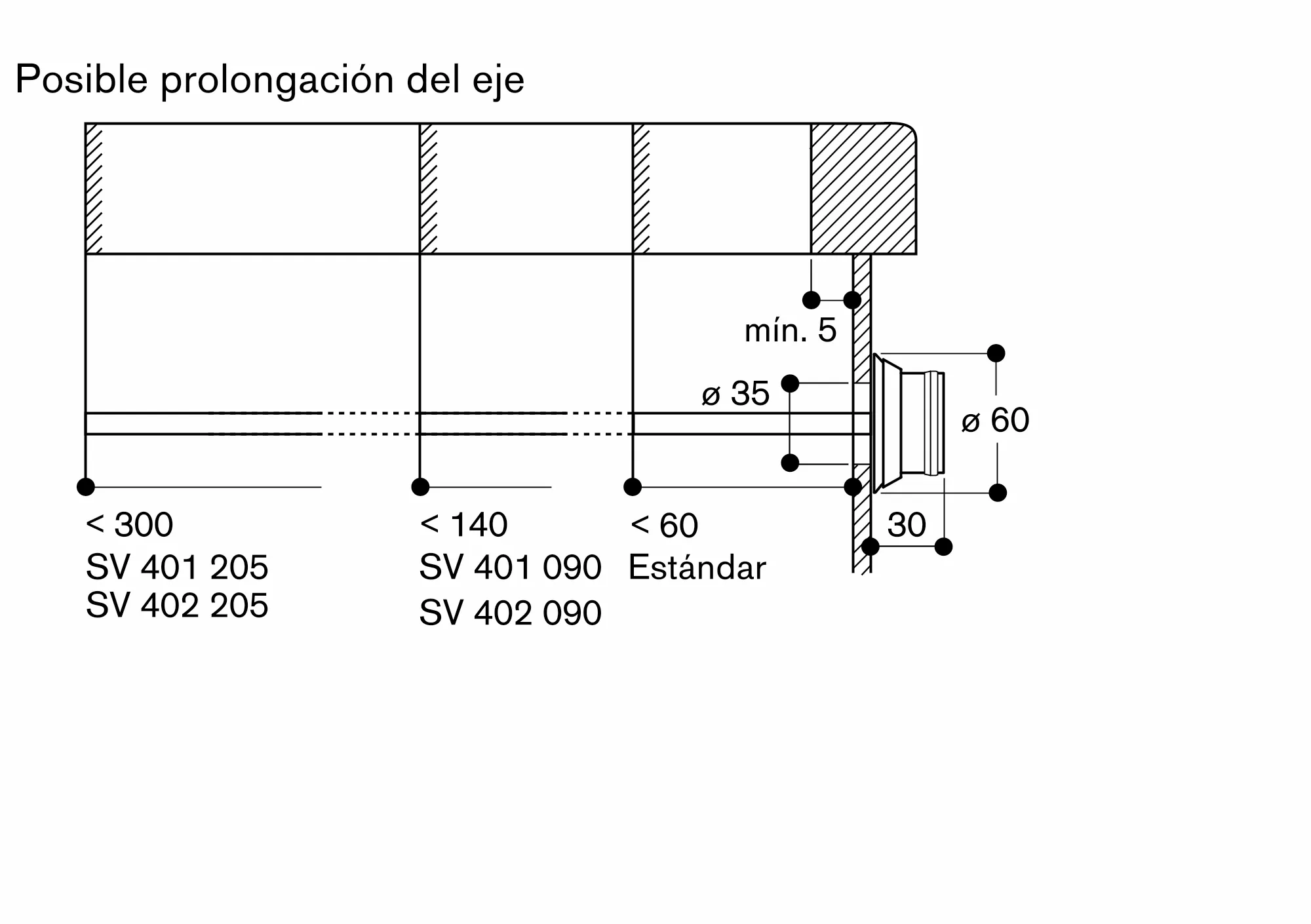

Si el panel frontal supera los 26 mm de grosor, revise el dibujo "Instalación de los mandos de control" (se deberá realizar una escotadura en la parte posterior).

No es posible el funcionamiento de la placa sin conexión eléctrica.

Ventilación superior.

No es necesario colocar un panel intermedio.

El panel posterior debe ser de material no inflamable, y los elementos decorativos de las paredes contiguas han de ser resistentes al calor.

Si se instala junto al extractor de encimera VL 414, se recomienda la utilización del deflector AA 414 para asegurar el máximo rendimiento de la placa.

Si se conecta una potencia superior a 11 kW, deben tenerse en cuenta las normativas referentes a ventilación, tamaño de la habitación y combinación de campanas de extracción o recirculación. Distancia mínima entre la encimera y la campana de 70 cm.

El aparato está diseñado para su instalación desde la parte superior de la encimera.

Peso del aparato: aprox. 15.

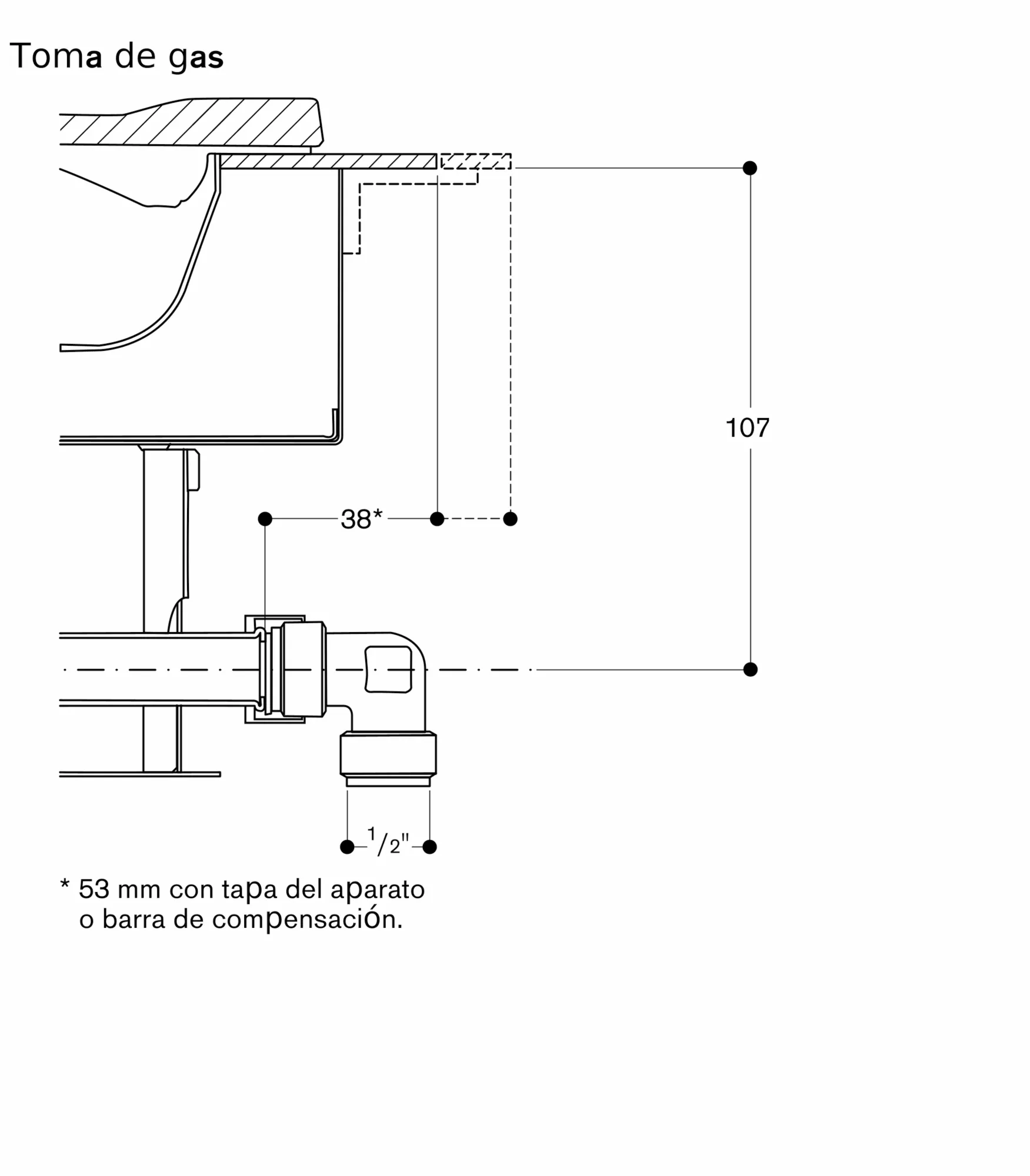

Potencia de conexión de gas: 5.8 kw.

Potencia de conexión eléctrica: 15.0 W.
