400 series Vario-työtasotuuletin 400-sarja teräs Leveys 11 cm

VL414111

EU:n käyttötiedote
Energiatehokkuusluokka (asteikolla A++ - E)

Tuotetiedot

Teho
  • Tehotasot riippuvat moottoriyksiköstä, katso Models and Dimensions kuvaston taulukko.
Ominaisuudet
  • Työtasotuulettimen läpät voidaan avata käsin
  • Ruostumattomasta teräksestä valmistetut ja konepesunkestävät kansiläpät
  • Metallinen rasvansvodatin, voidaanpestä koneessa
  • Ei sisälliä ilmakanavia
Kulutustiedot
  • Kulutustiedot perustuvat käyttöön yhdessä AR403122 tuuletinmoottorin kanssa
  • Energialuokka A+ asteikolla A++ til E
  • Vuosittainen energiankulutus yhteensä 42.7 kWh
  • Tuulettimen energiatehokkuusluokka A
  • Valaistusvoimakkuusluokka -
  • Rasvan suodatustehokkuusluokka C
  • ÄÄniteho vähimmäisnopeudella 56 dB/ enimmäisnopeudella 68 dB
Sijoitusohje

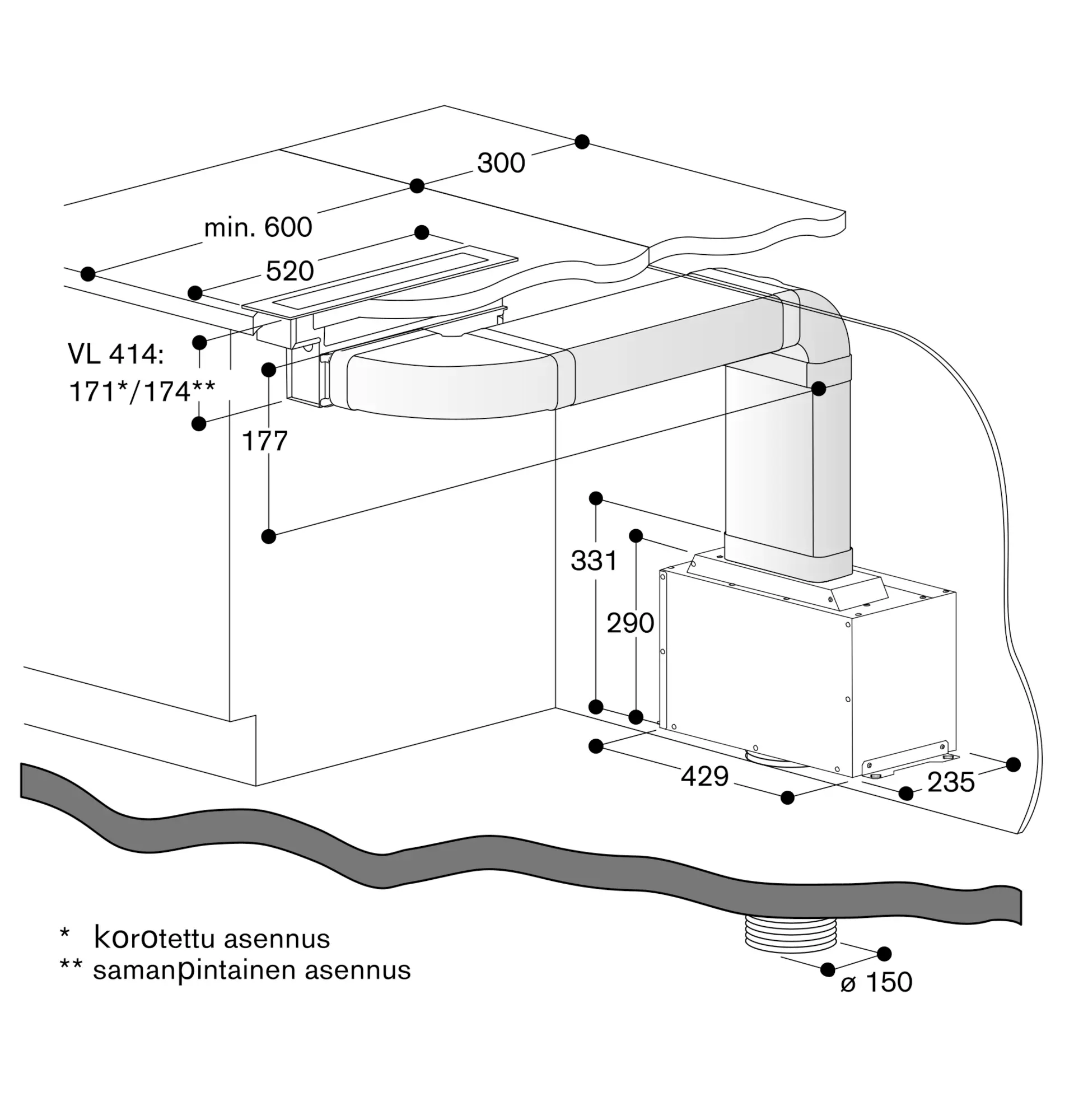

  • Jokaiselle VL-tuulettimelle suositellaan yhtä etäyksikköä
  • Kiinnitä ohjausyksikkö kaapin sivupaneeliin, ei kaapin pohjaan.
  • The models and dimensions kuvaston taulukosta löydät sopivan moottoriyksikön ilmanpoisto- ja kiertoilmasovelluksiin.
  • VA 440 -suojalevyä tai VA 450 -säätölistaa asennettaessa on otettava huomioon niiden vaatima lisäsyvyys
  • Jos usean lieden kanssa käytetään yhtä tai useampaa suojalevyä, syvyysero on tasoitettava asentamalla VA 450 -säätölista
  • Jos tasoon asennetaan useita Vario 400 -liesiä, niiden väliin on asennettava VA 420 -yhdistelmälista. Sopiva yhdistelmälista valitaan asennustavan mukaan

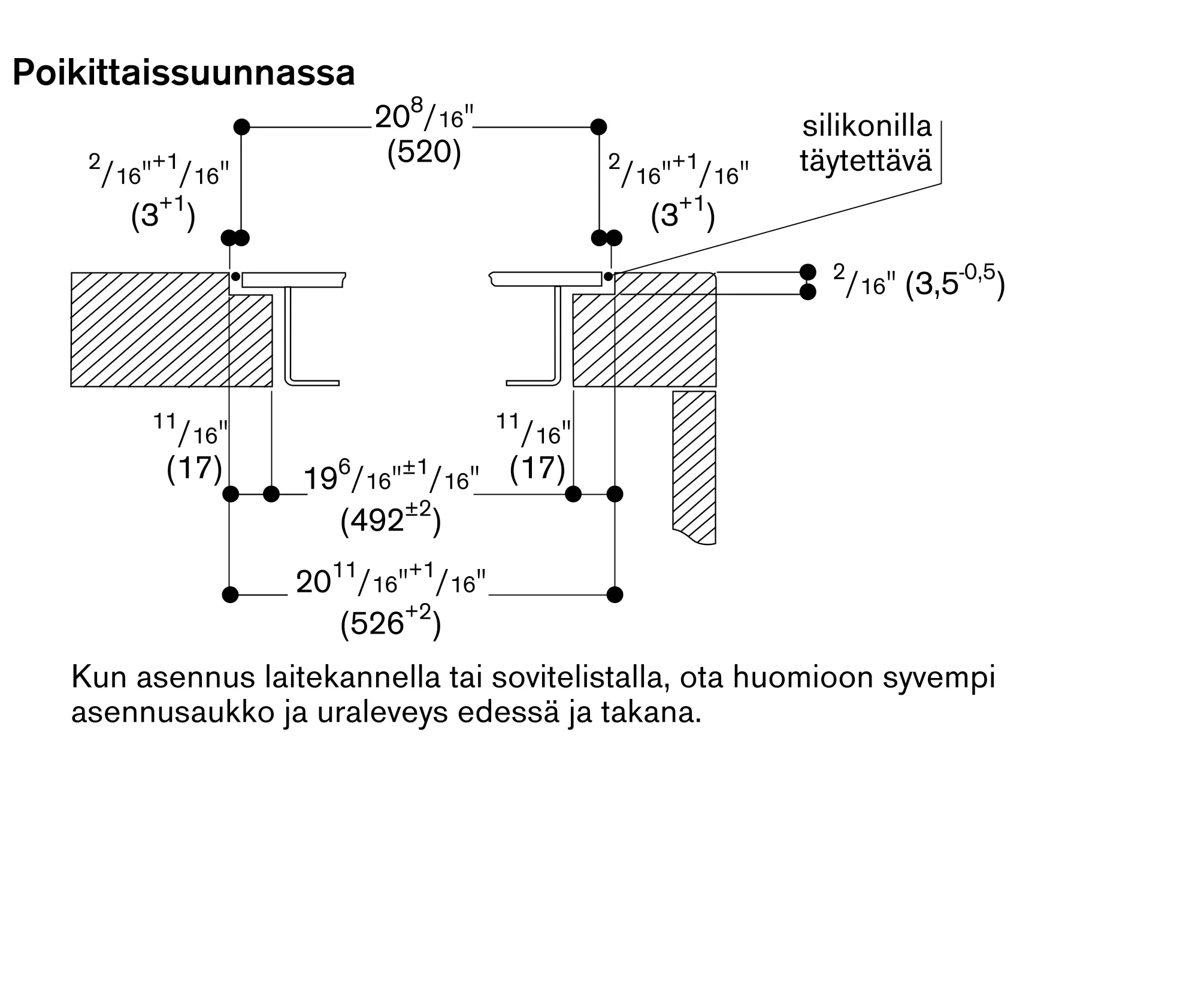

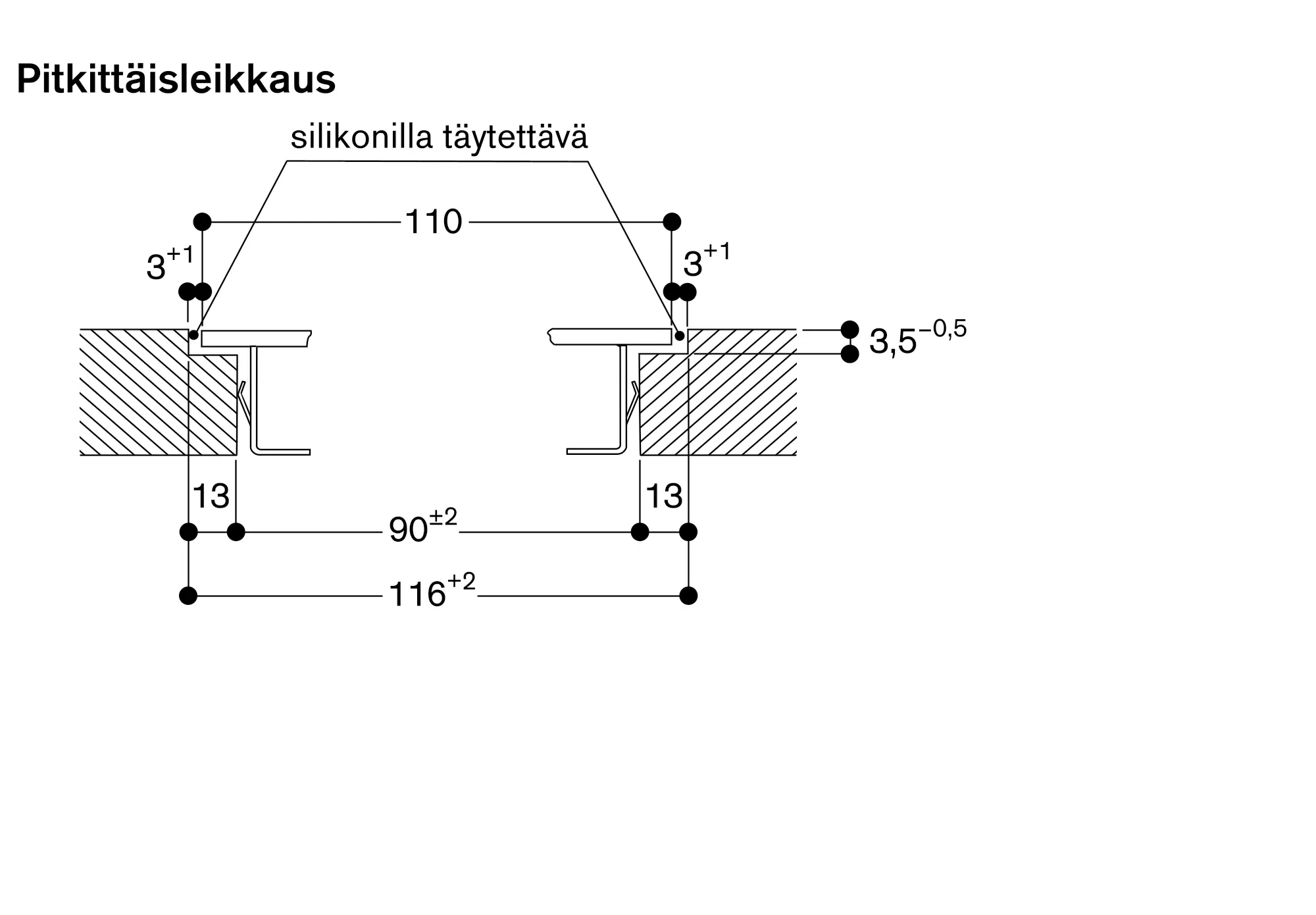

  • Jos laite asennetaan tason päälle, sivun on oltava vähintään 10 mm syvä. Jos laite upotetaan tasoon, reunan on oltava vähintään 13 mm syvä. Leikkauspinnan on oltava tasaisesti 90 asteen kulmassa
  • Tuote voidaan näpsäyttää työtasoon ylhäältä päin. Lisä-kiinnitys kiinnikkeillä alapuolelta, kiristysvara 30-50 mm kiinnikkeillä
  • Erityisesti ohuiden työtasojen kantokyky ja vakaus on varmistettava soveltuvalla tukirakenteella. Ota huomioon laitteen paino ja muut kuormat
  • Tasoasennusohjeita:
  • Voidaan asentaa kivestä, synteettisistä materiaaleista ja massiivipuusta valmistettuihin työtasoihin. Lämmönkestävyys ja leikkauspintojen tiiviys määritetään yhteistyössä työtason toimittajan kanssa
  • Uran on oltava suora ja tasainen, jotta laite asettuu asianmukaisesti tiivisteeseen
  • Asennusleveys vaihtelee jonkin verran yhdistelmän kokotoleranssin ja työtason aukon mukaan
  • Jos tasoon asennetaan useita laitteita eri aukkoihin, aukkojen etäisyyksien on oltava vähintään 50 mm
  • Keittotason enimmäisleveys kahden VL-mallin välillä: 60 cm
  • Jos laite halutaan sijoittaa kaasulieden viereen, suoritustehoa voidaan parantaa AA 414 010 -ilmanjohtimen avulla
  • Jos tuuletin asennetaan kaasulieden viereen, putkivedoissa ei tule käyttää litteitä kanavia
  • Jos tuuletin asennetaan VP 414 -keittotason viereen, litteitä kanavia ei tule asentaa keittotason alle
Asennus
  • Liitäntäkaapeli, 2 m, VL 414 -tuulettimen ja AA 490 -säätimen välille
