Tekninen Yleiskatsaus
Asennuksen tyyppi
Kalusteisiin sijoitettava
Laitteen leveyden tyyppi
11 cm
Tuulettimen ohjaus keittotasosta
Ei
Automaattinen liesituulettimen tehonsäätö
Ei
Toimintatapa
Muunneltava
Poistoilman virtaus
540 m³/h
Tuotetiedot
Tehokas ilmanvaihtojärjestelmä lieden sivulla
Joustava virransyöttö, ruoanlaitosta syntyvät höyryt häviävät tarkasti ja nopeasti
Voidaan yhdistää Vario 400 -liesiin
Tarkka muotoilu 3 mm:n ruostumattomasta teräksestä

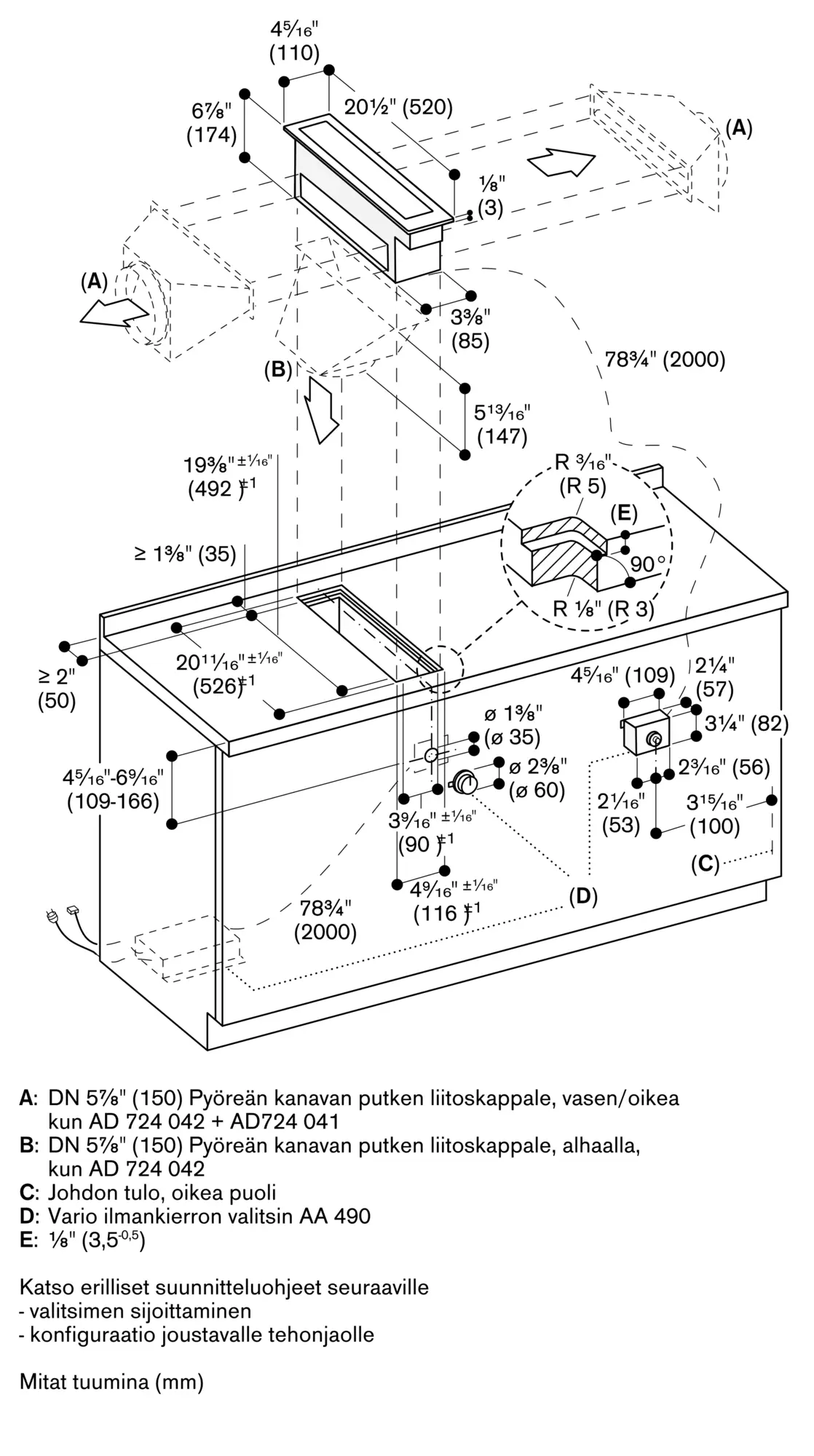

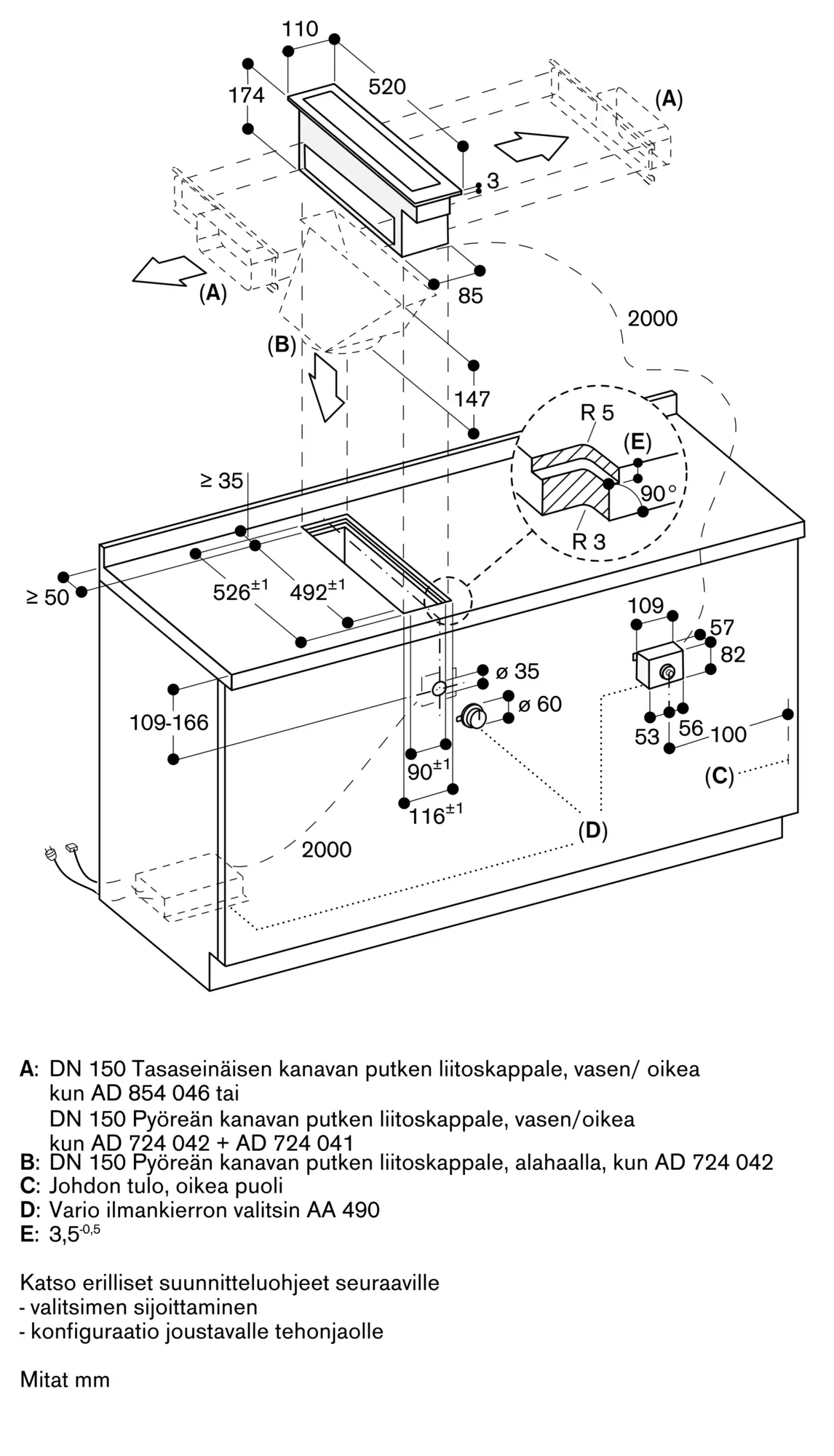

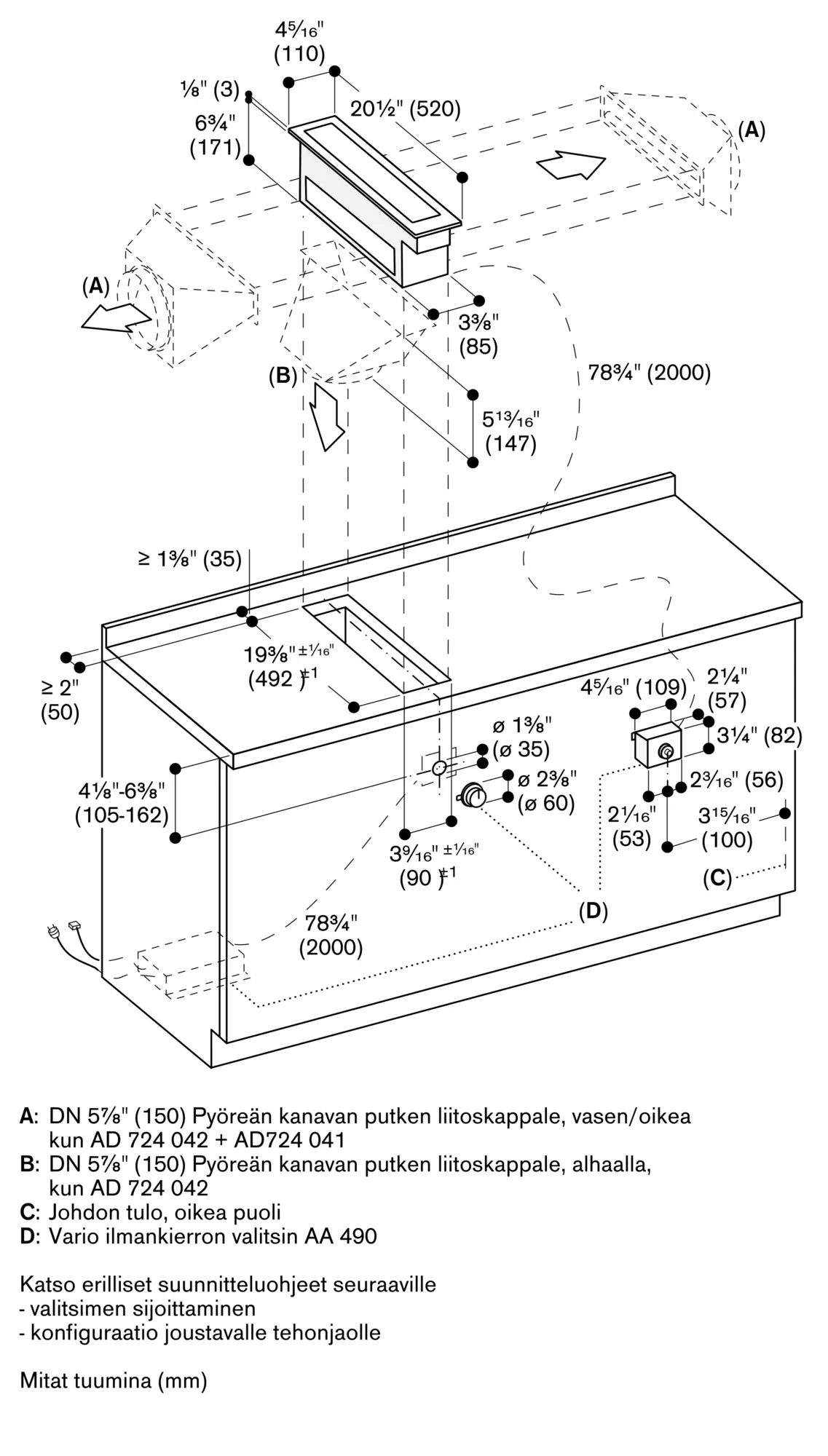

Tasoasennus, voidaan jättää selvästi näkyviin tai upottaa tasoon
Moottoriton, voidaan yhdistää Gaggenau BLDC -moottoriyksikköön
Tehotasot riippuvat moottoriyksiköstä, katso The models and dimensions kuvaston taulukko.
Työtasotuulettimen läpät voidaan avata käsin
Ruostumattomasta teräksestä valmistetut ja konepesunkestävät kansiläpät
Metallinen rasvansvodatin, voidaanpestä koneessa
Ei sisälliä ilmakanavia
Kulutustiedot perustuvat käyttöön yhdessä AR403122 tuuletinmoottorin kanssa
Energialuokka A asteikolla A+++ - D.
Vuosittainen energiankulutus yhteensä 53.2 kWh
Tuulettimen energiatehokkuusluokka A
Valaistusvoimakkuusluokka -
Rasvan suodatustehokkuusluokka C
ÄÄniteho vähimmäisnopeudella 56 dB/ enimmäisnopeudella 68 dB
Jokaiselle VL-tuulettimelle suositellaan yhtä etäyksikköä
Kiinnitä ohjausyksikkö kaapin sivupaneeliin, ei kaapin pohjaan.

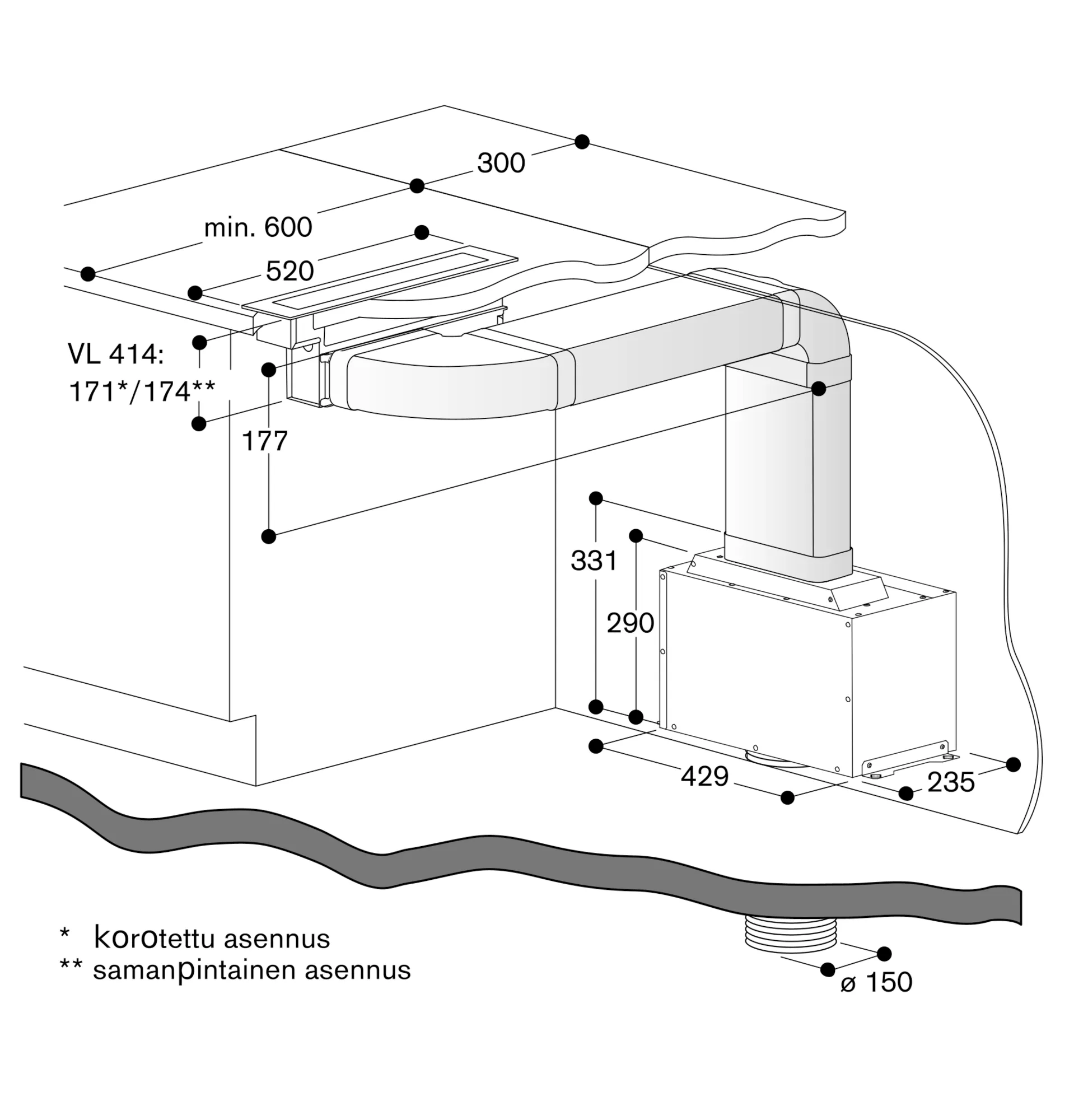

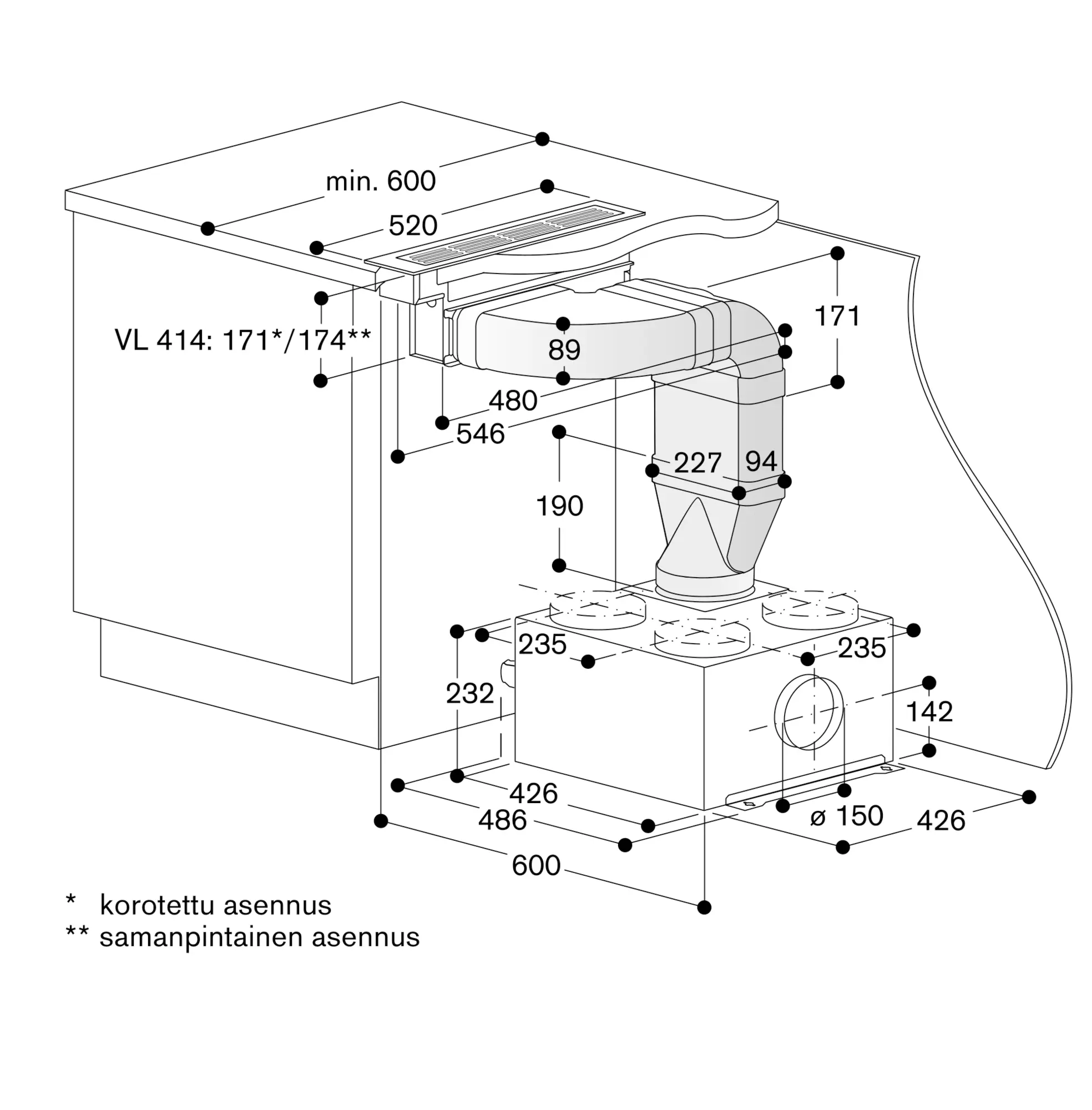

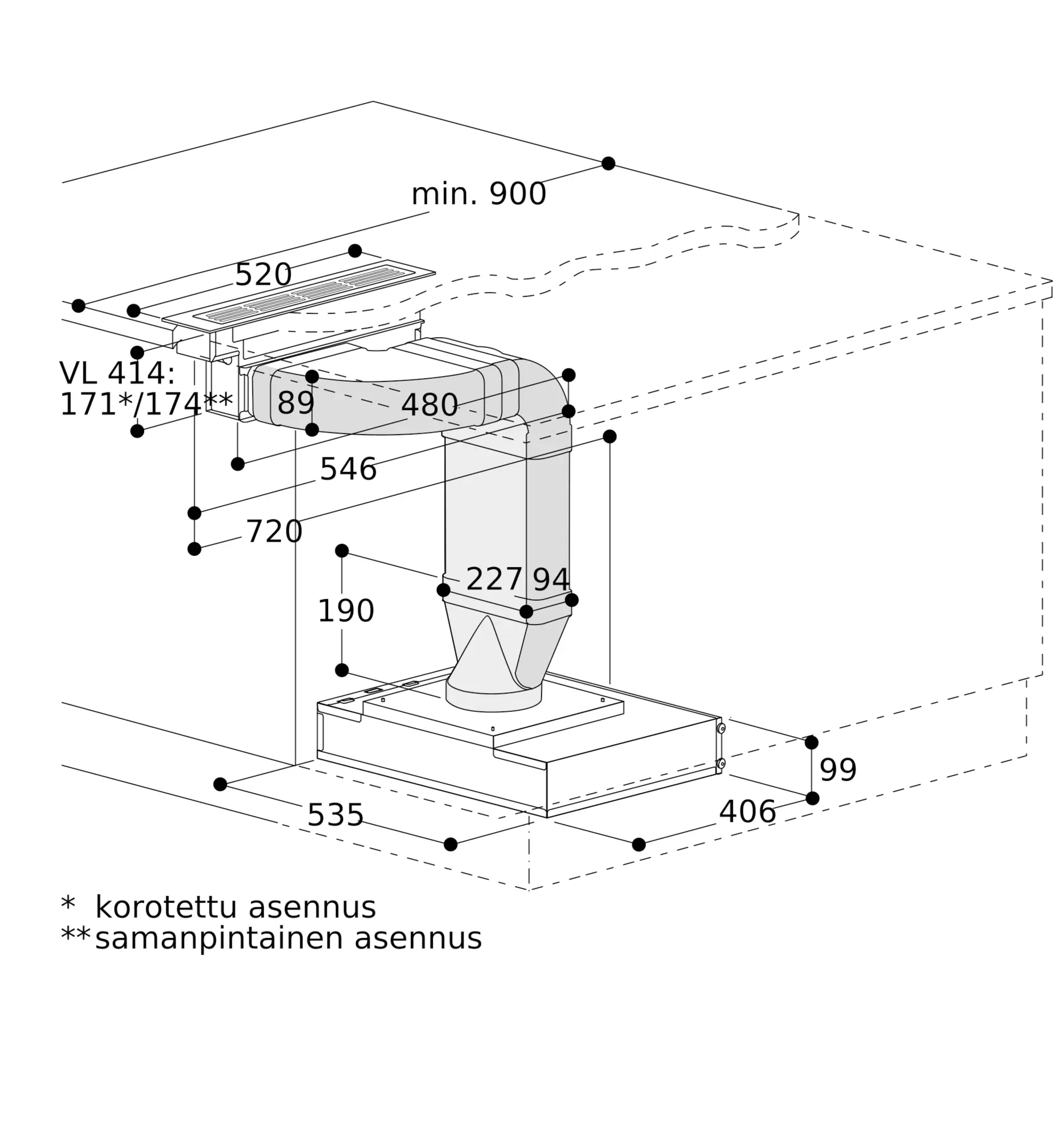

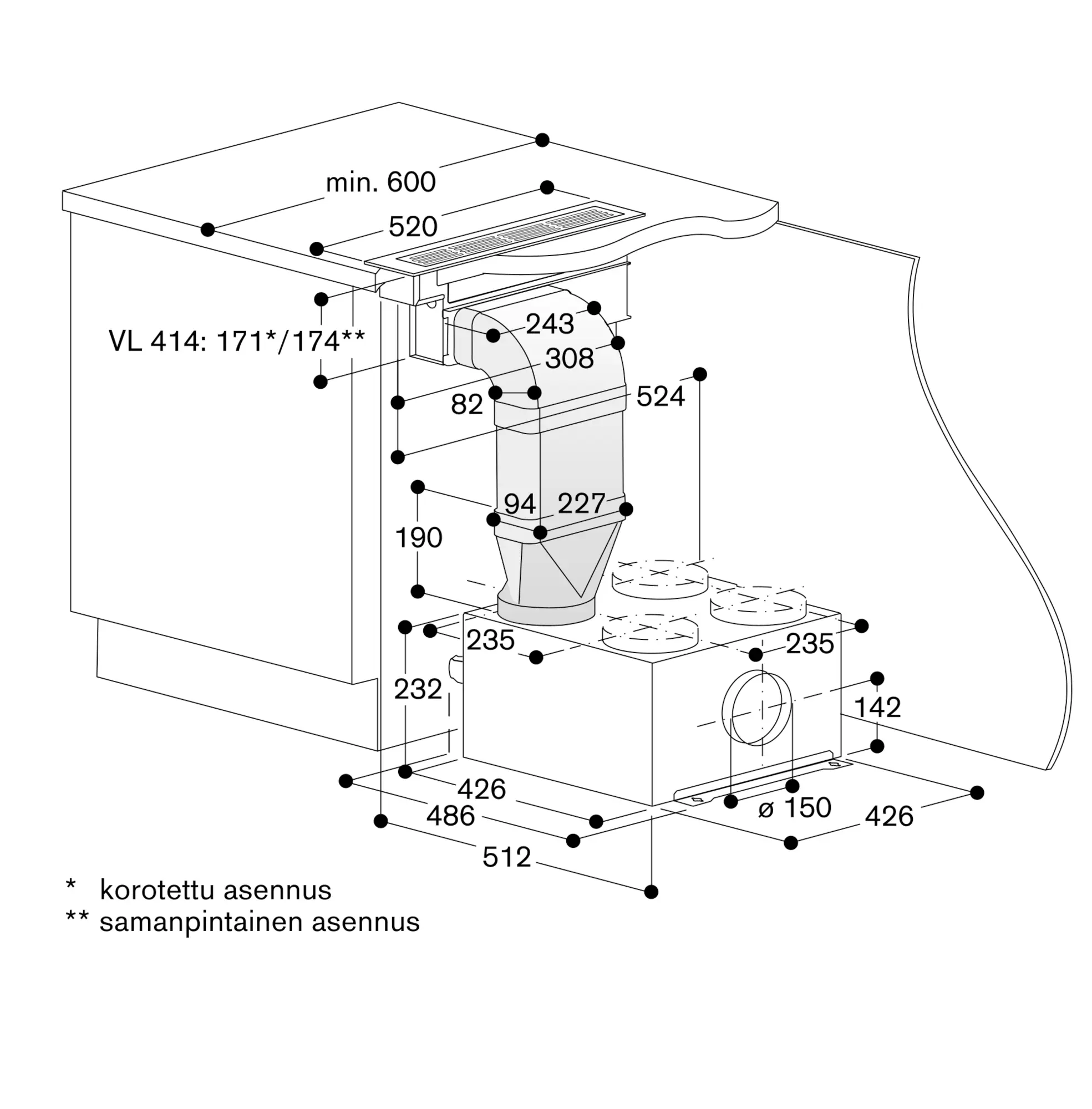

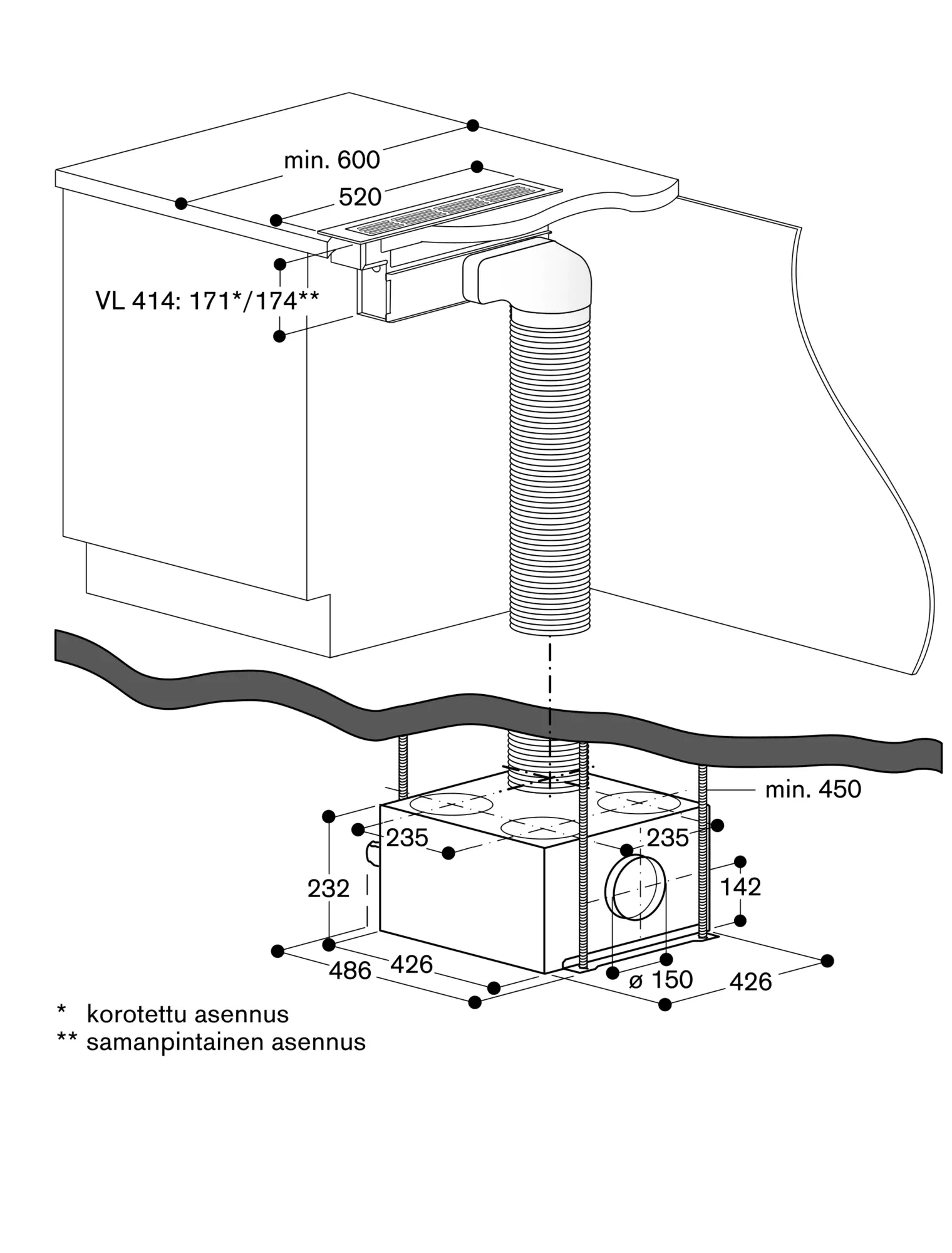

The models and dimensions kuvaston taulukosta löydät sopivan moottoriyksikön ilmanpoisto- ja kiertoilmasovelluksiin.
Jos tasoon asennetaan useita Vario 400 -liesiä, niiden väliin on asennettava VA 420 -yhdistelmälista. Sopiva yhdistelmälista valitaan asennustavan mukaan

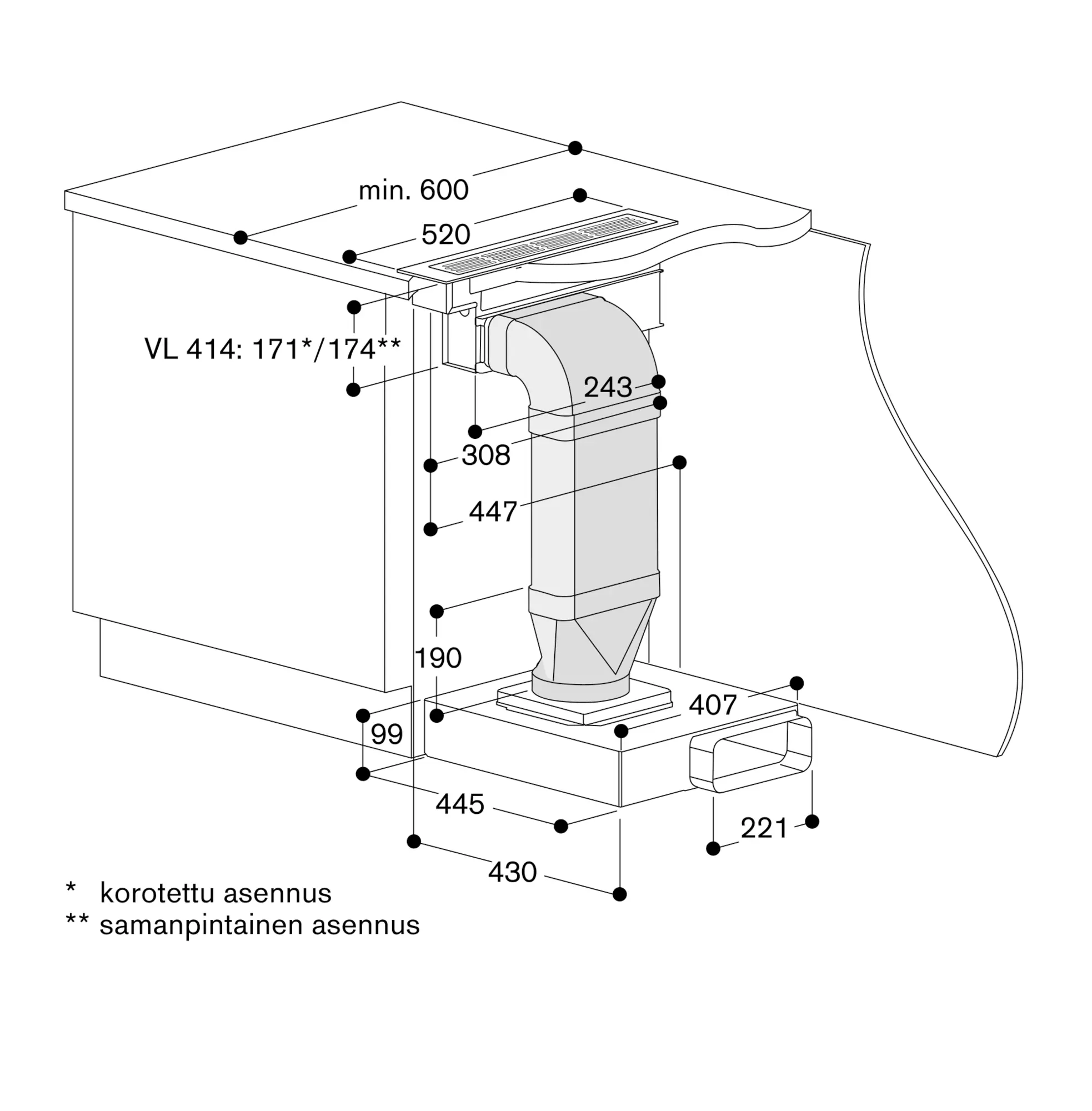

Tuote voidaan näpsäyttää työtasoon ylhäältä päin. Lisä-kiinnitys kiinnikkeillä alapuolelta, kiristysvara 30-50 mm kiinnikkeillä
Erityisesti ohuiden työtasojen kantokyky ja vakaus on varmistettava soveltuvalla tukirakenteella. Ota huomioon laitteen paino ja muu kuormitus.

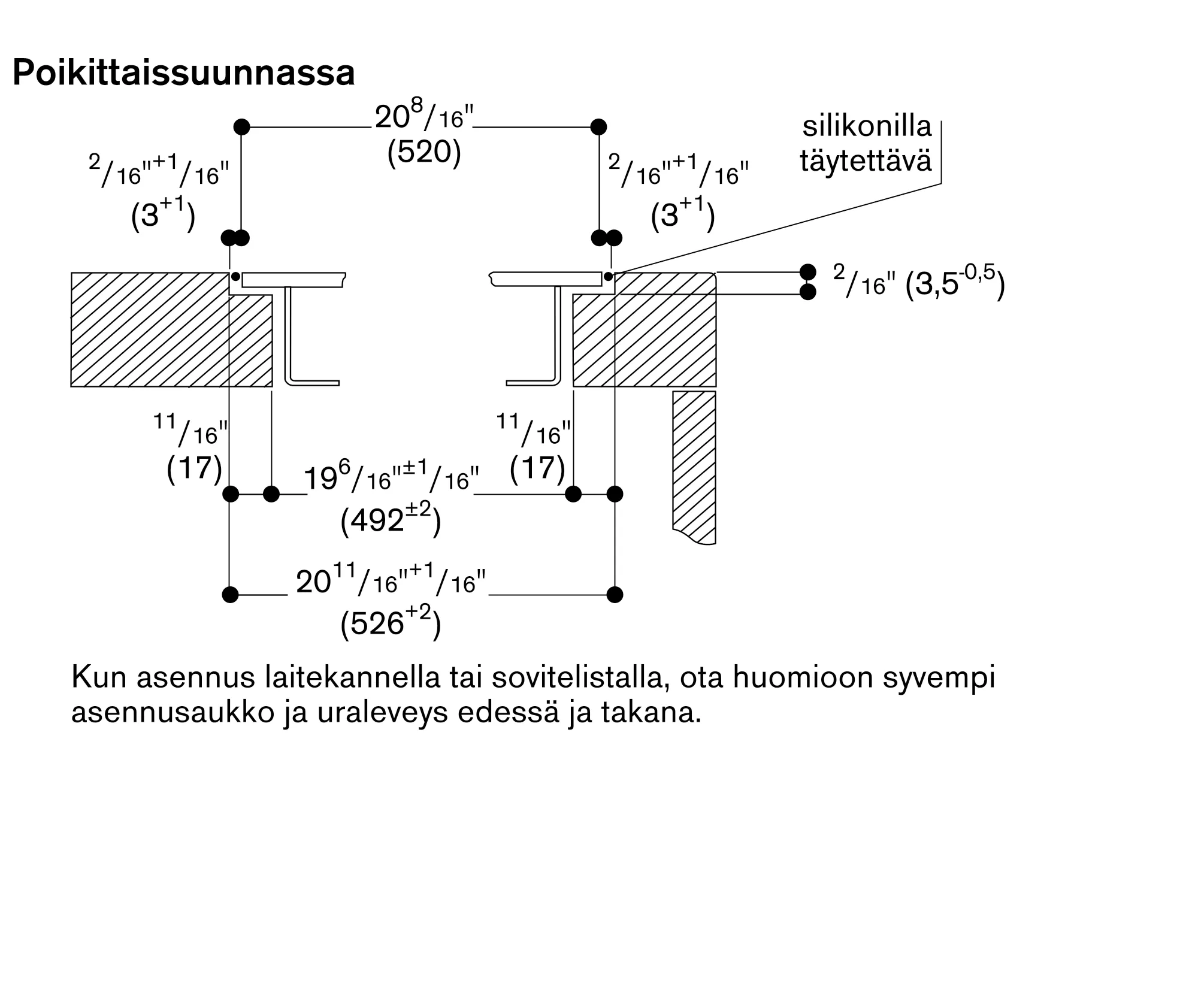

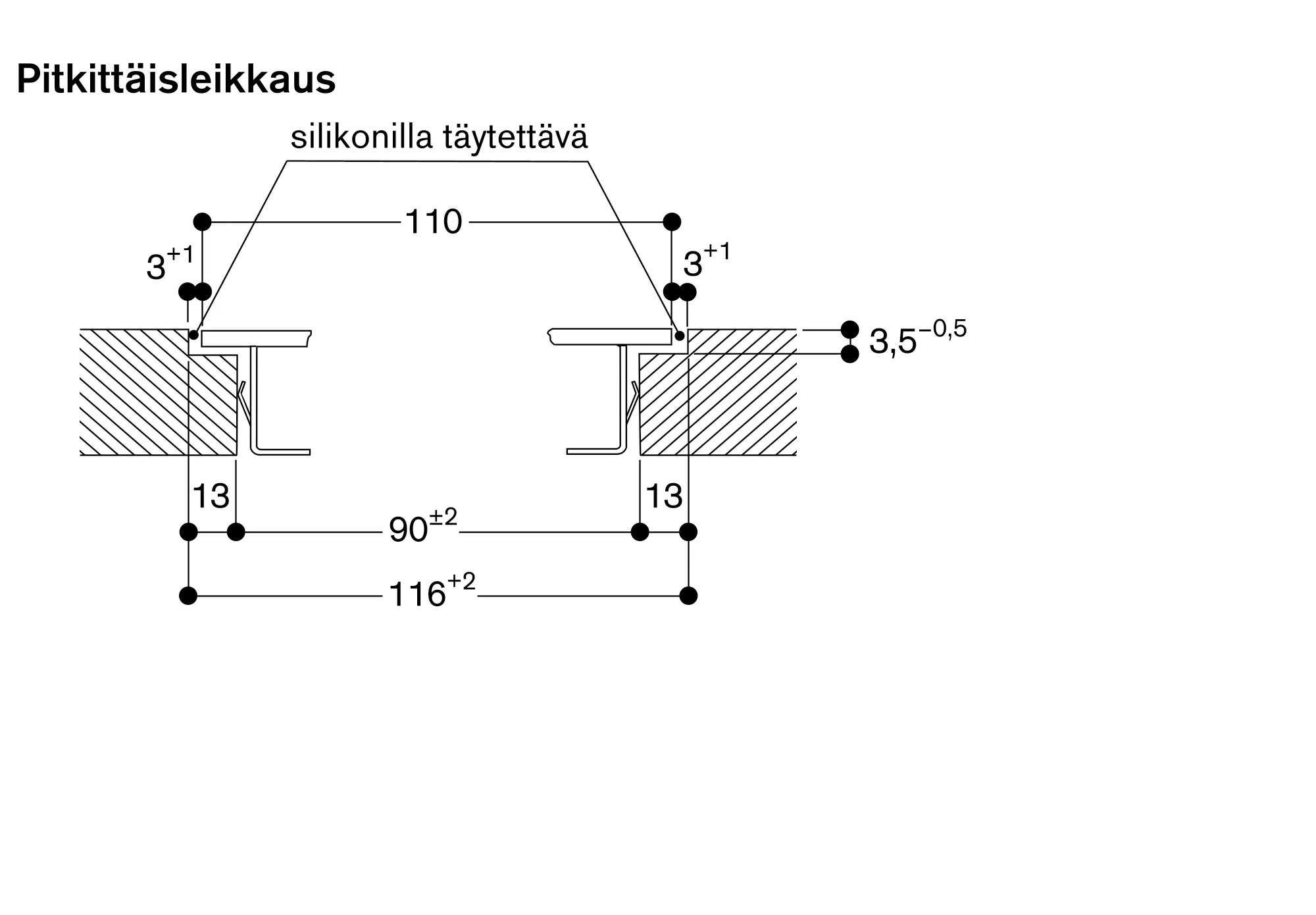

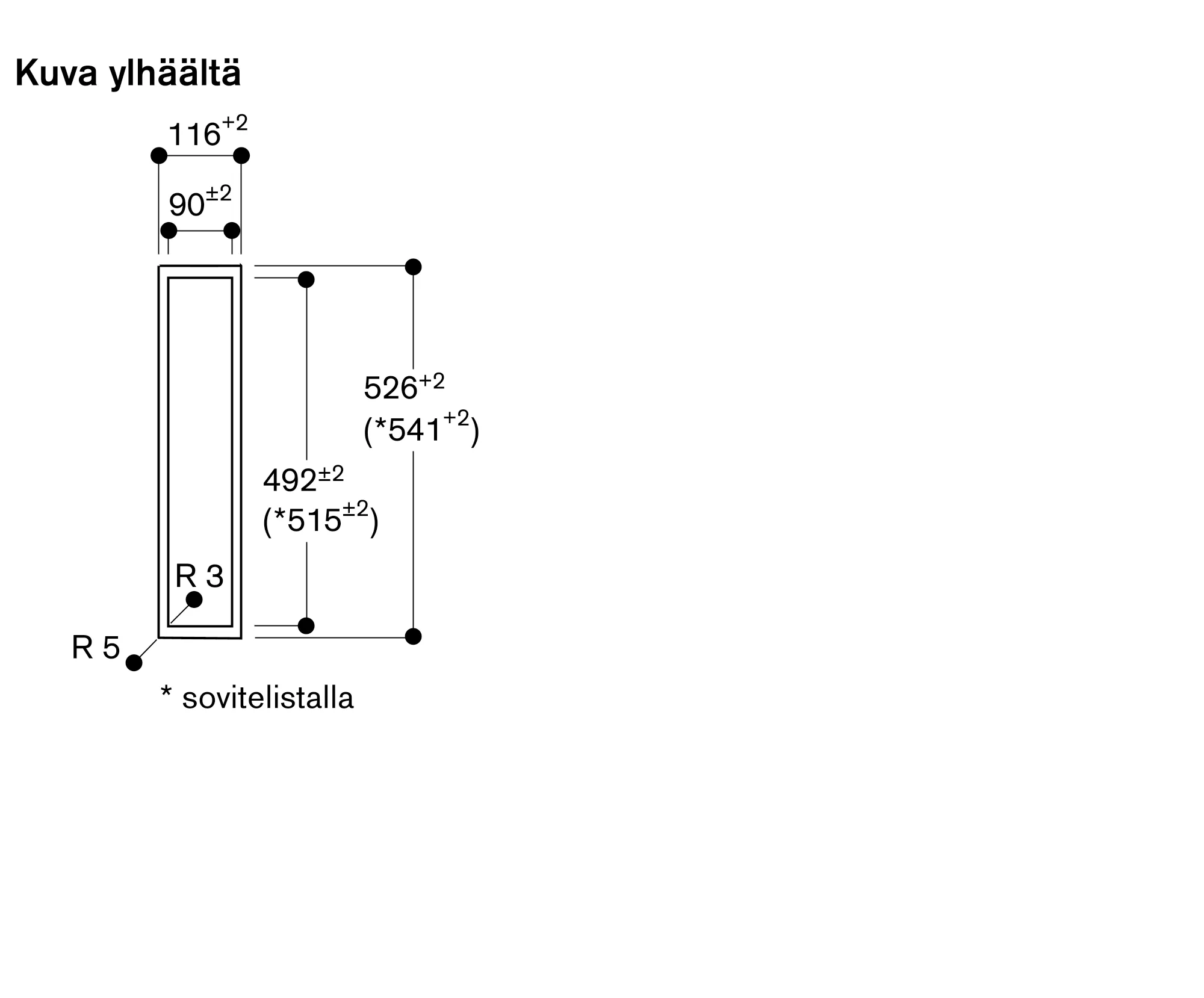

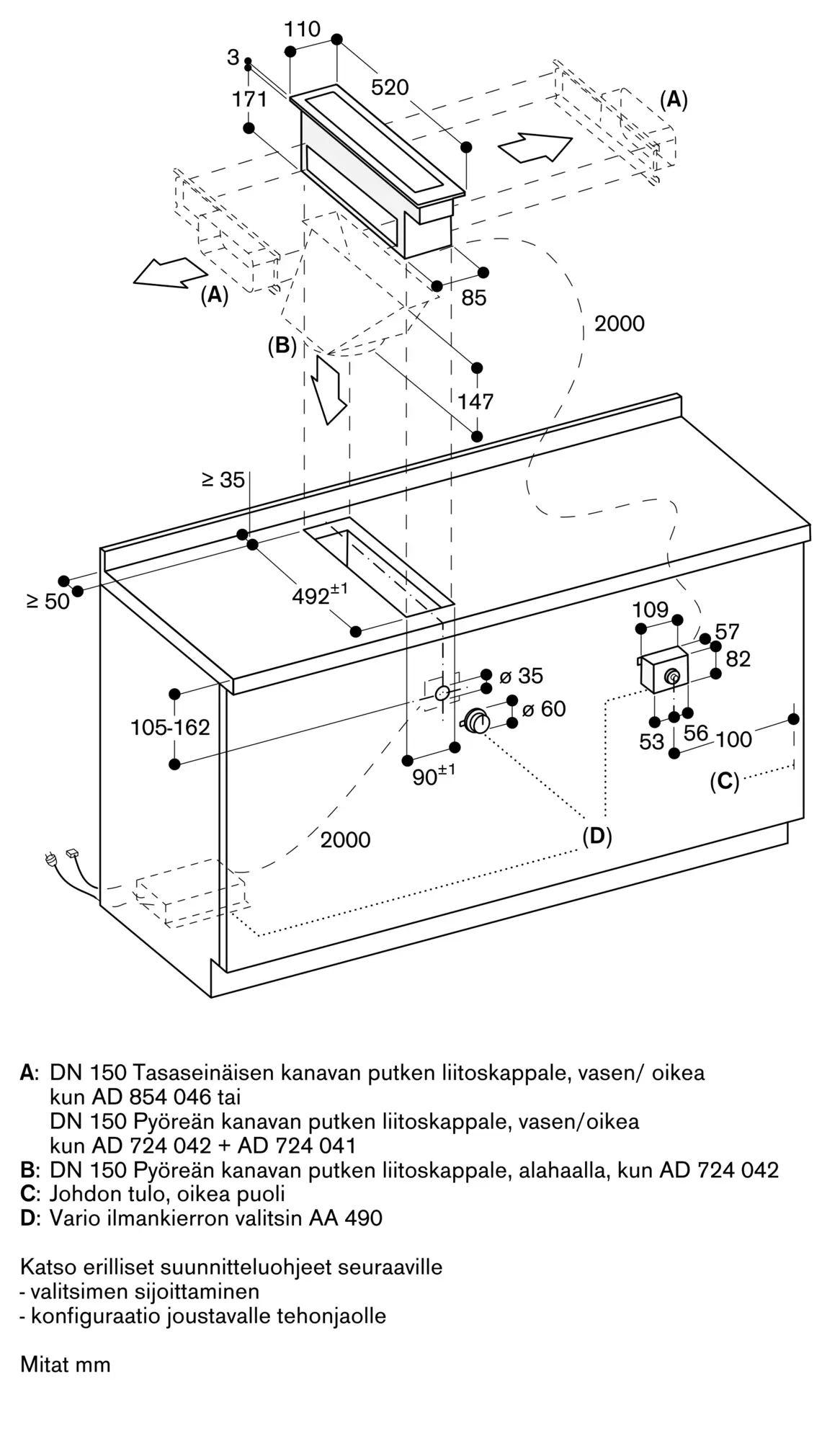

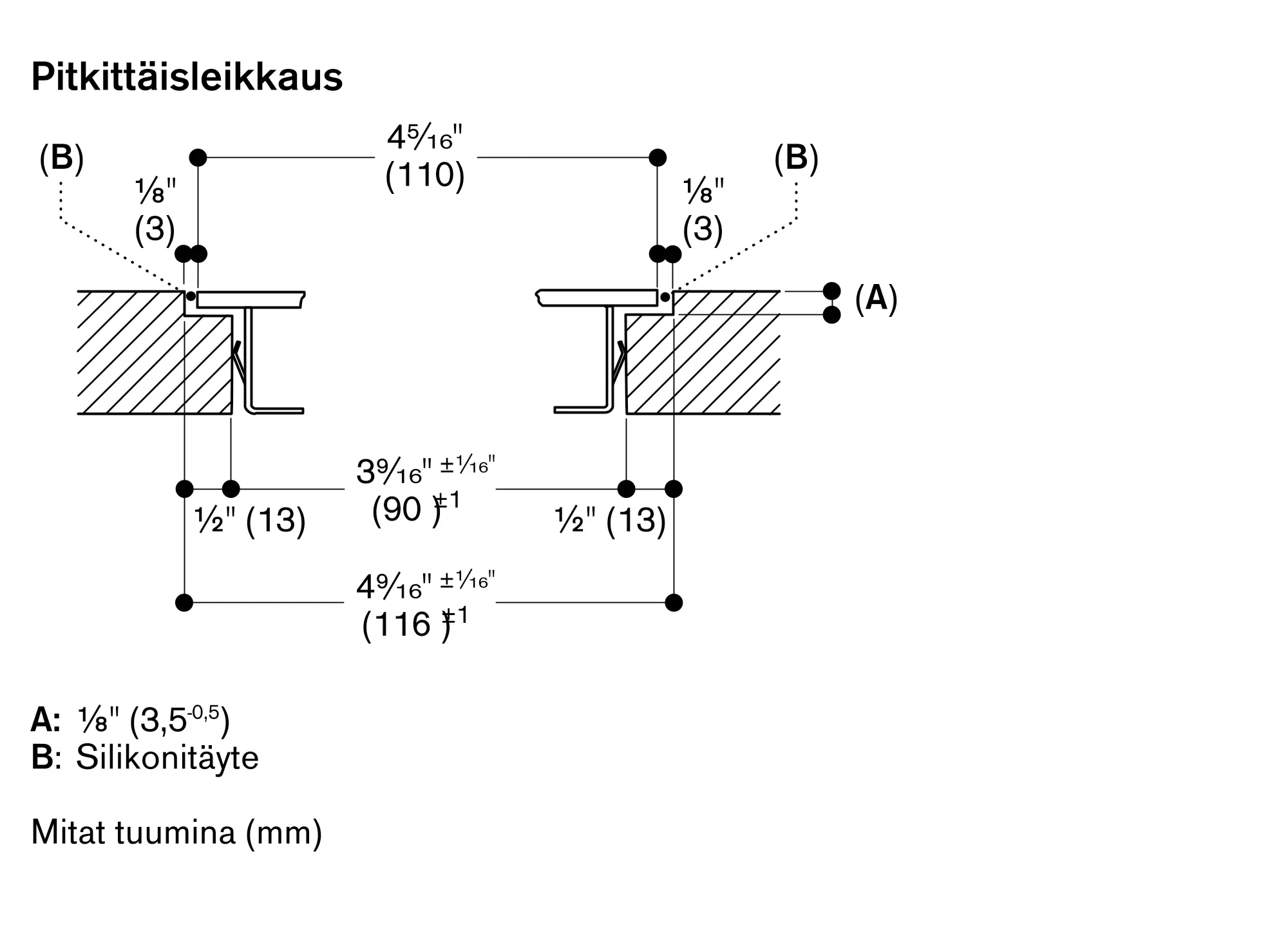

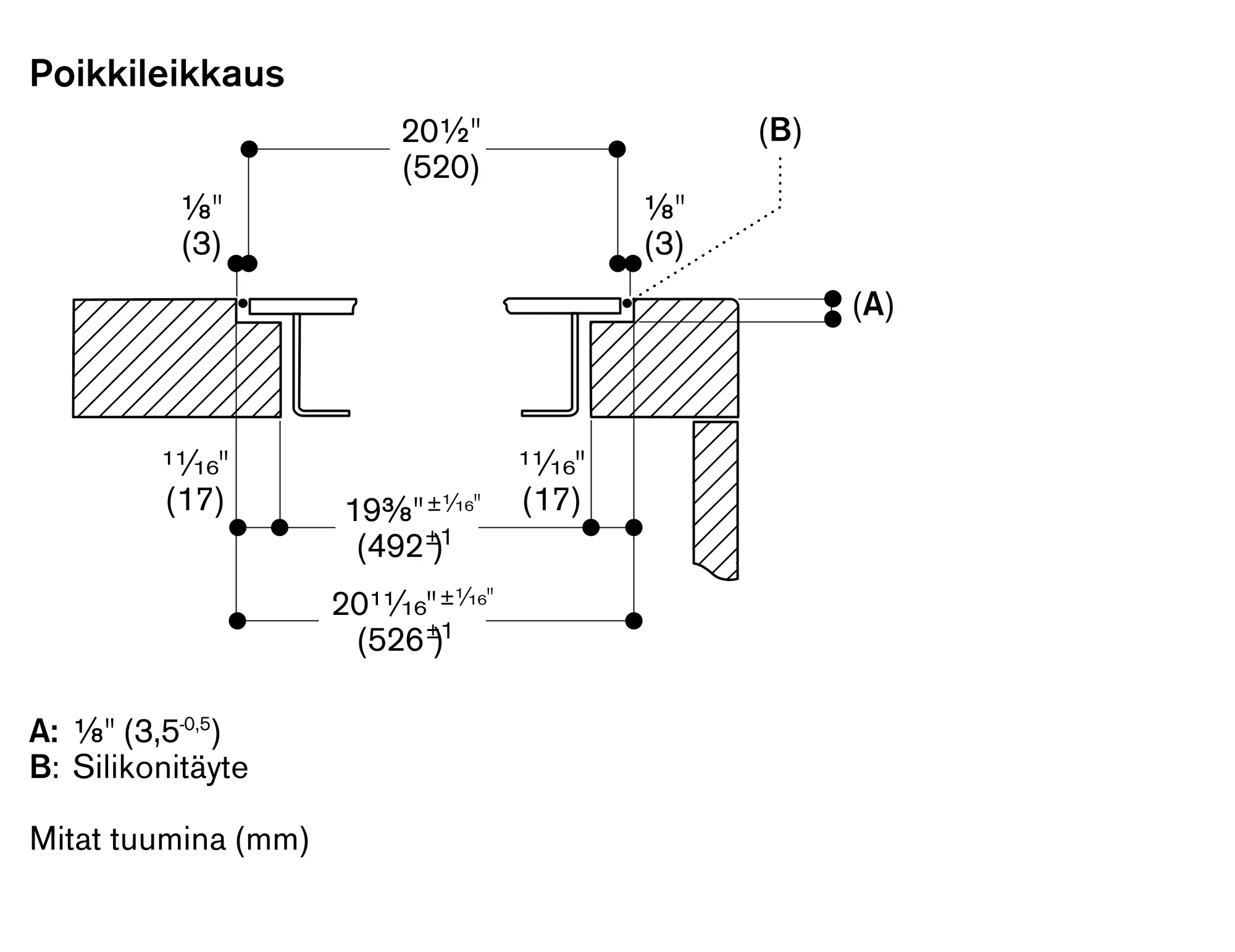

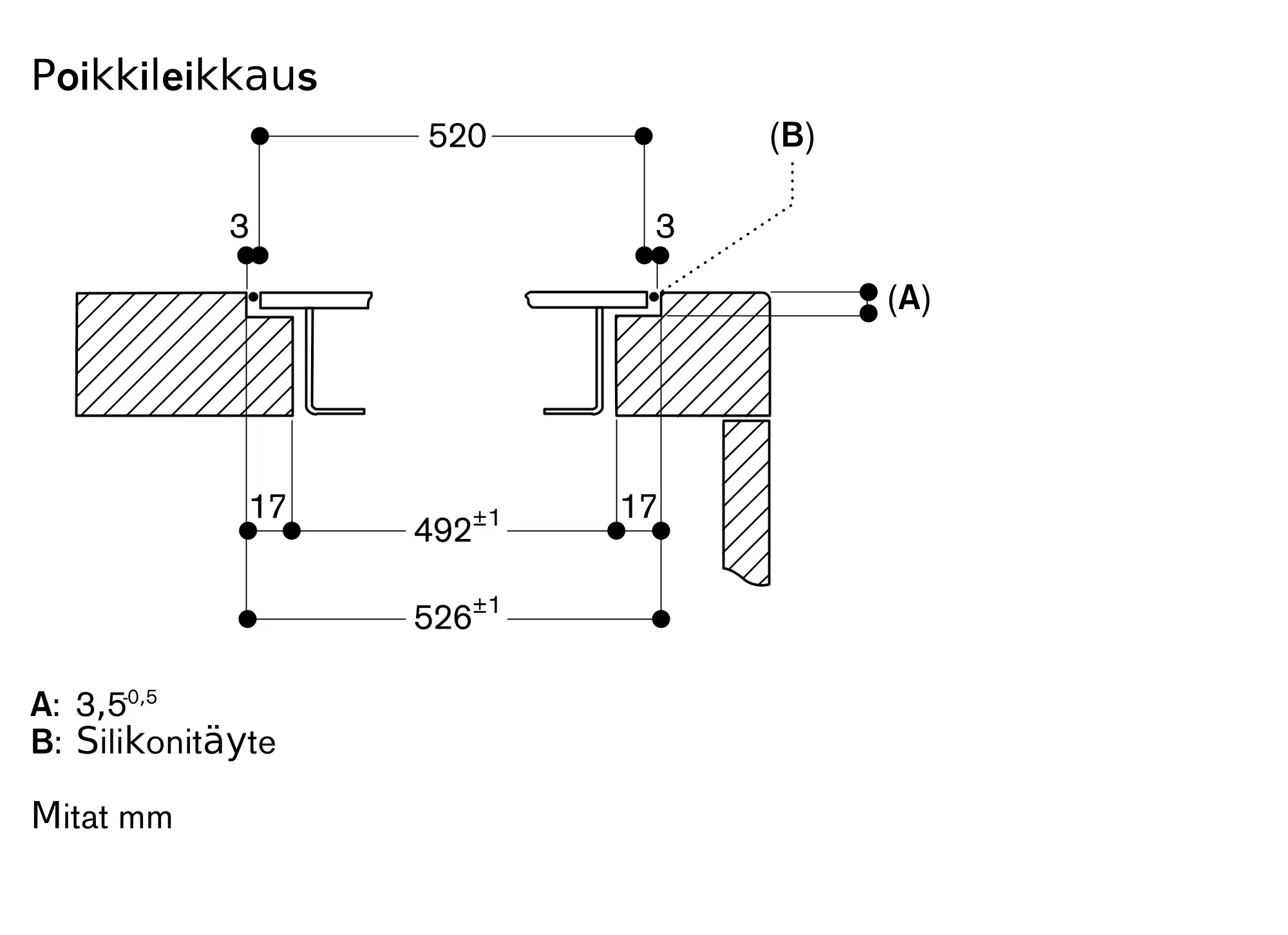

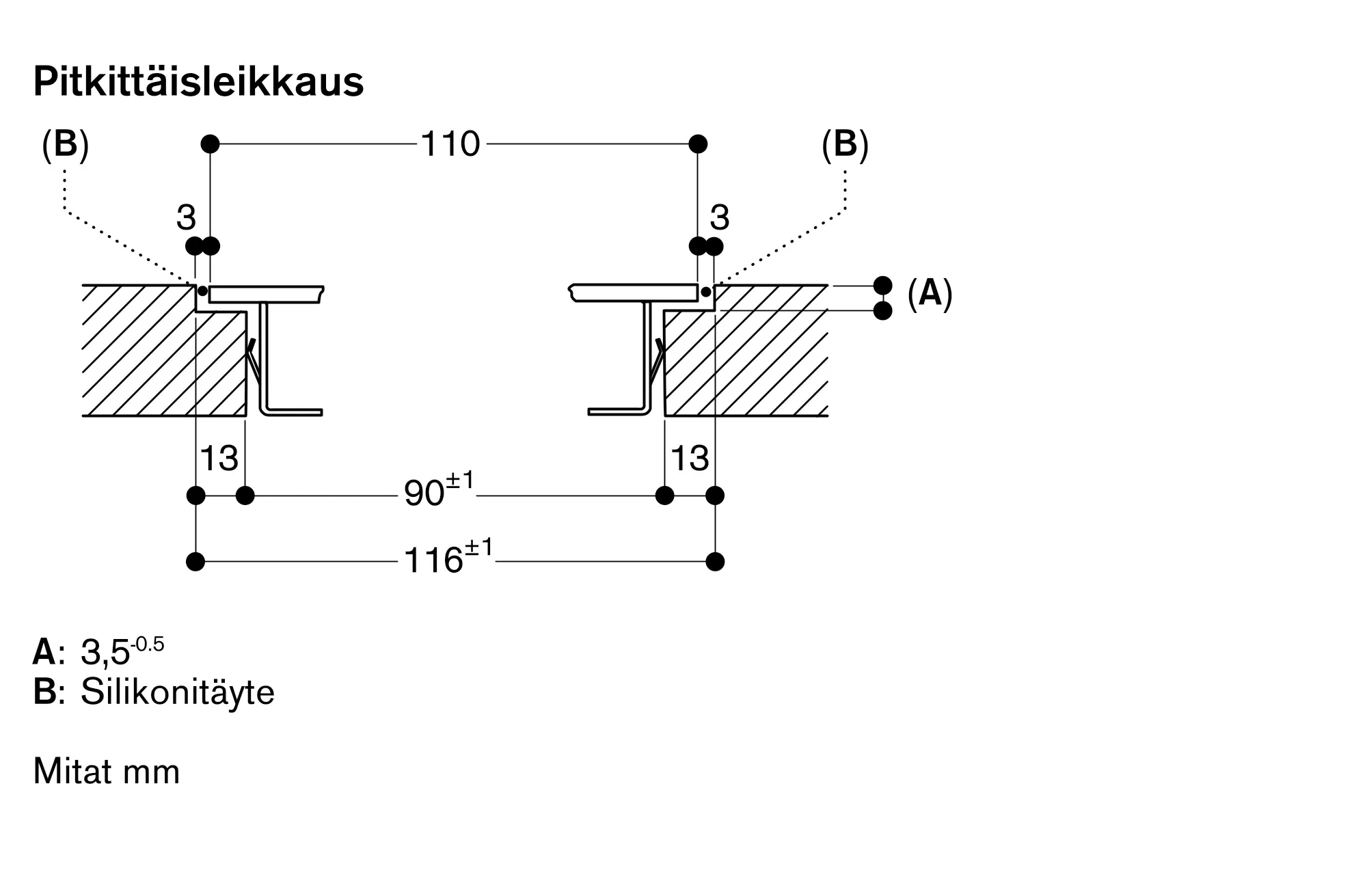

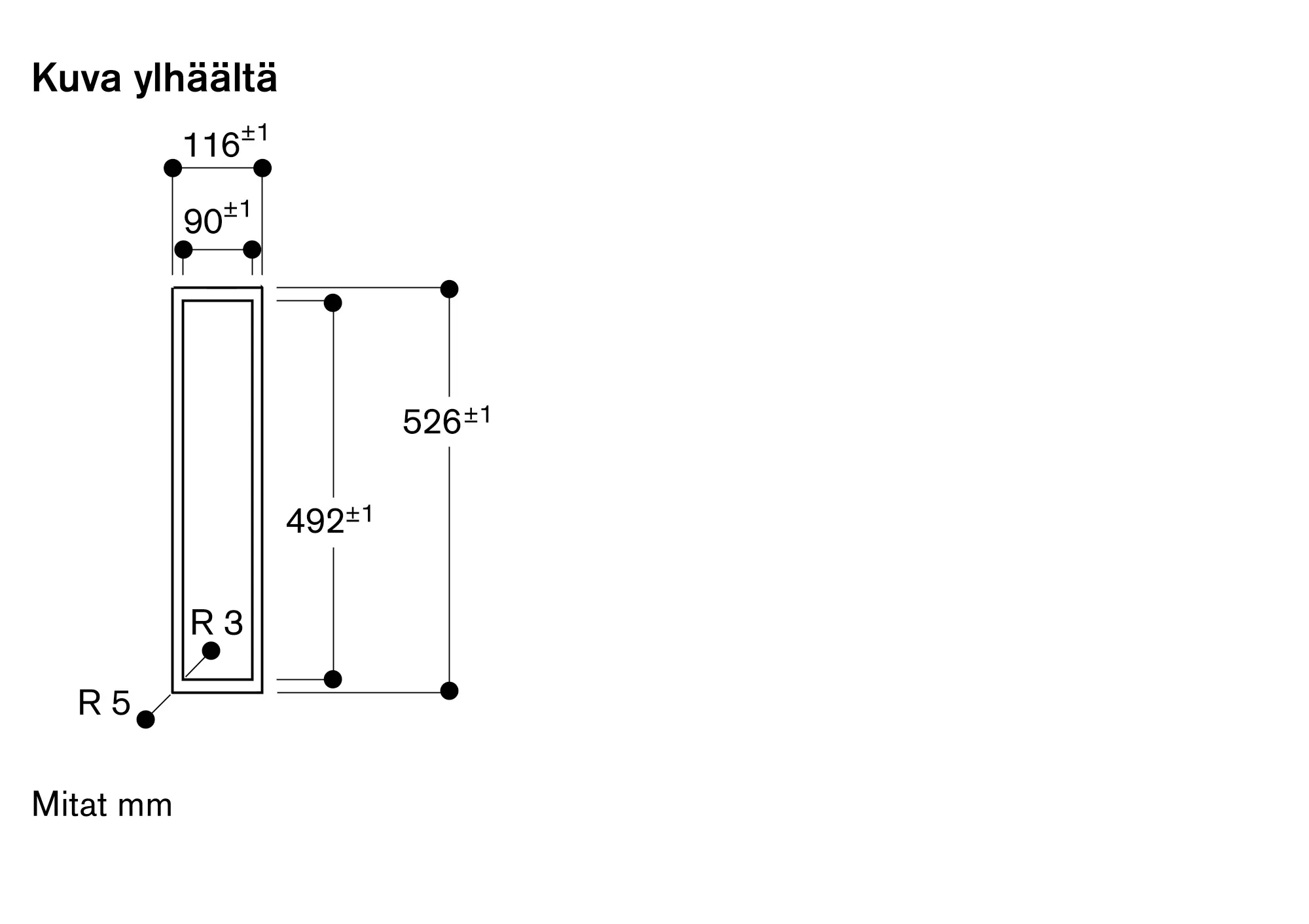

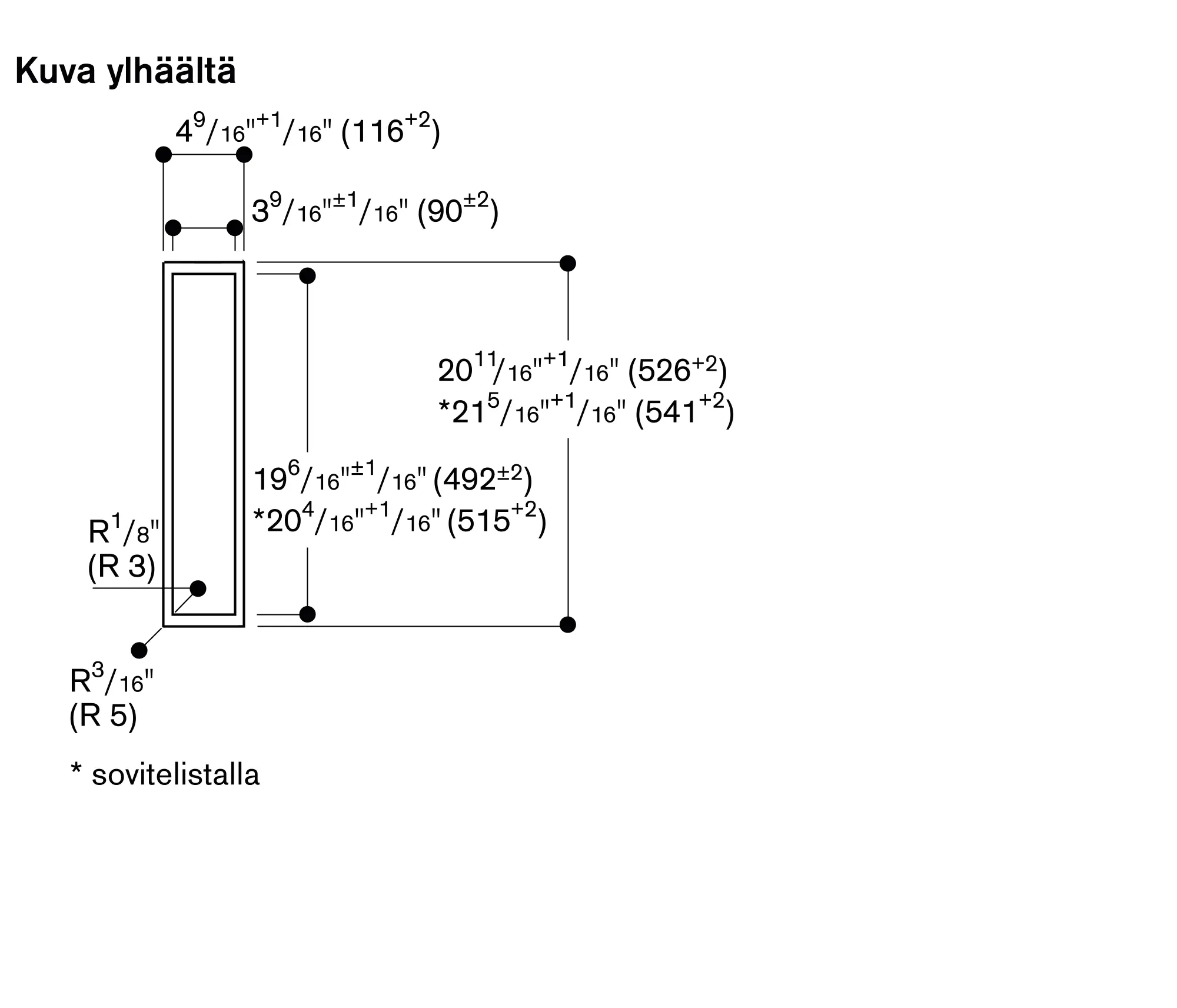

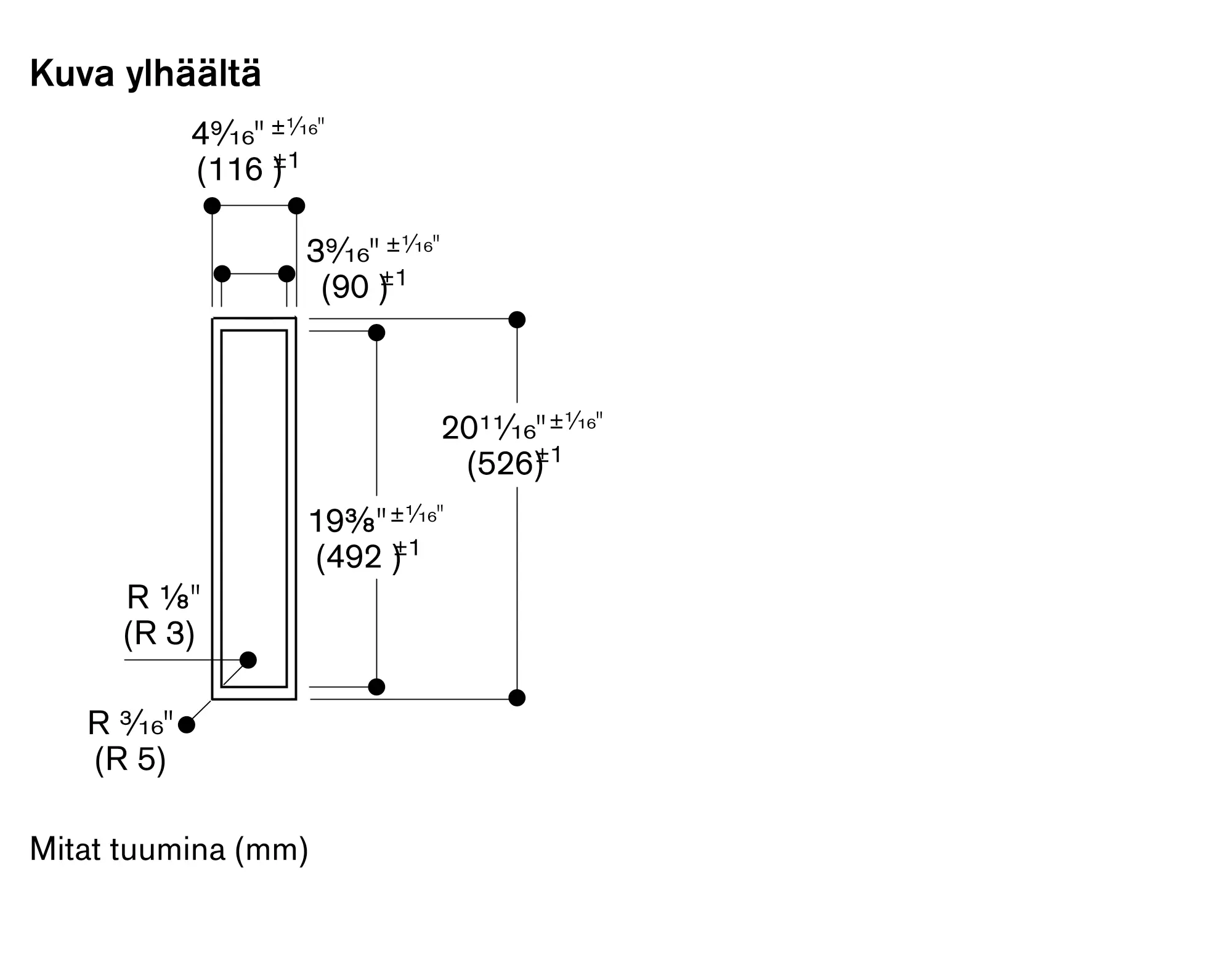

Tasoasennusohjeita:
Voidaan asentaa kivestä, synteettisistä materiaaleista ja massiivipuusta valmistettuihin työtasoihin. Lämmönkestävyys ja leikkauspintojen tiiviys määritetään yhteistyössä työtason toimittajan kanssa

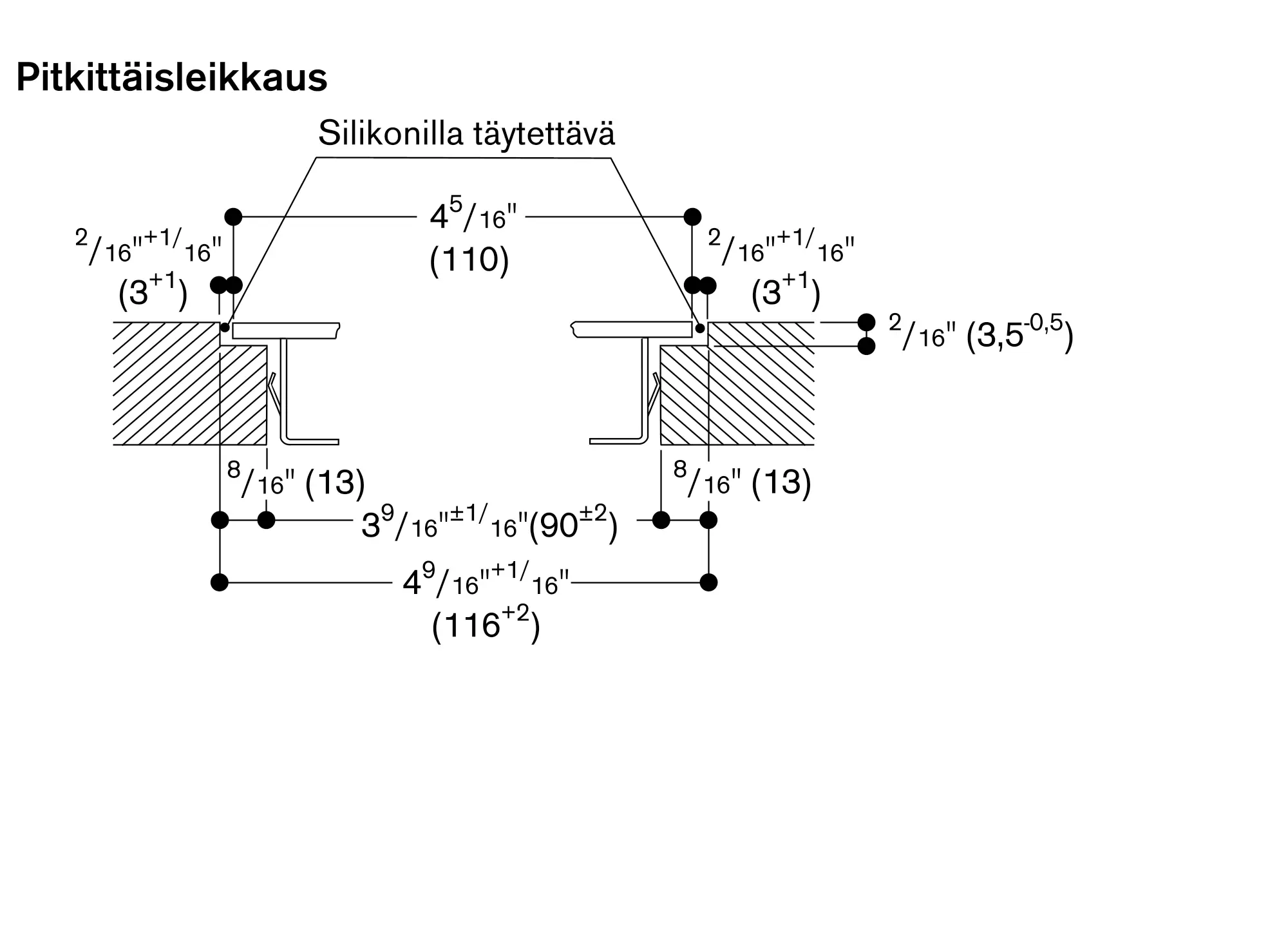

Uran on oltava suora ja tasainen, jotta laite asettuu asianmukaisesti tiivisteeseen
Asennusleveys vaihtelee jonkin verran yhdistelmän kokotoleranssin ja työtason aukon mukaan
Jos tasoon asennetaan useita laitteita eri aukkoihin, aukkojen etäisyyksien on oltava vähintään 50 mm
Keittotason enimmäisleveys kahden VL-mallin välillä: 60 cm
Jos laite halutaan sijoittaa kaasulieden viereen, suoritustehoa voidaan parantaa AA 414 010 -ilmanjohtimen avulla

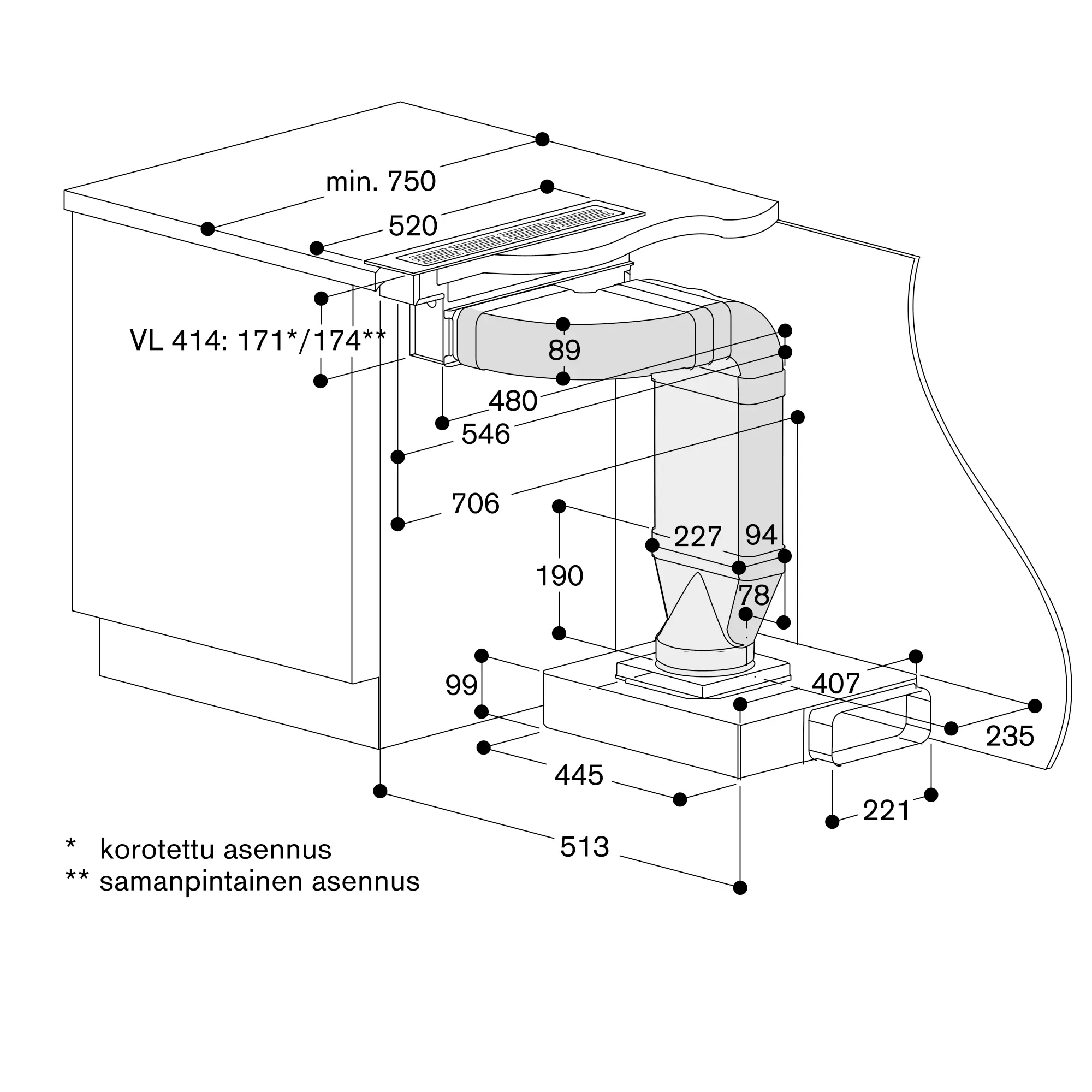

Jos tuuletin asennetaan kaasulieden viereen, putkivedoissa ei tule käyttää litteitä kanavia
Jos tuuletin asennetaan VP 414 -keittotason viereen, litteitä kanavia ei tule asentaa keittotason alle
Liitäntäkaapeli, 2 m, VL 414 -tuulettimen ja AA 490 -säätimen välille
