Sistema de ventilação de elevada eficiência na bancada

Distribuição flexivel da potência, extração precisa dos vapores de cozedura só nos elementos abertos.

Pode ser combinada perfeitamente com os outros aparelhos Vario Serie 400

Elaboração de precisão de 3 mm de aço inoxidável

Para instalação sobre bancada com aro ou embutida

Sem motor para combinar com os motores BLDC da Gaggenau

A capacidade de extração dependerá do motor escolhido.

Abertura manual do elemento de ventilação.

Elementos de fecho em aço inox, apto para a máquina de lavar loiça.

Filtro metálico, apto para lavar na máquina de loiça.

A peça de ligação à conduta não está incluída.

Os dados de consumo referem-se a uma configuração para o motor AR403122.

Consumo de energia 53.2 kWh/ano.

Classe de eficiência de extração A.

Classe de Eficiência do filtro de gordura C.

Classe de eficiência de iluminação -.

Nível sonoro min. 56 db / máx. 68 db normal.

Consultar tabela de configurações para extracção de ar ou recirculação.

Para combinar aparelhos Vario Serie 400, deve utilizar uma régua de união VA420 entre os aparelhos. Dependendo do tipo de instalação, deve-se colocar a régua que corresponda.

O peso e a estabilidade, particularmente em bancadas com espessura fina, deve-se ter em conta a colocação de estruturas de suporte adequadas. Ter em conta o peso do aparelho e do peso adicional.

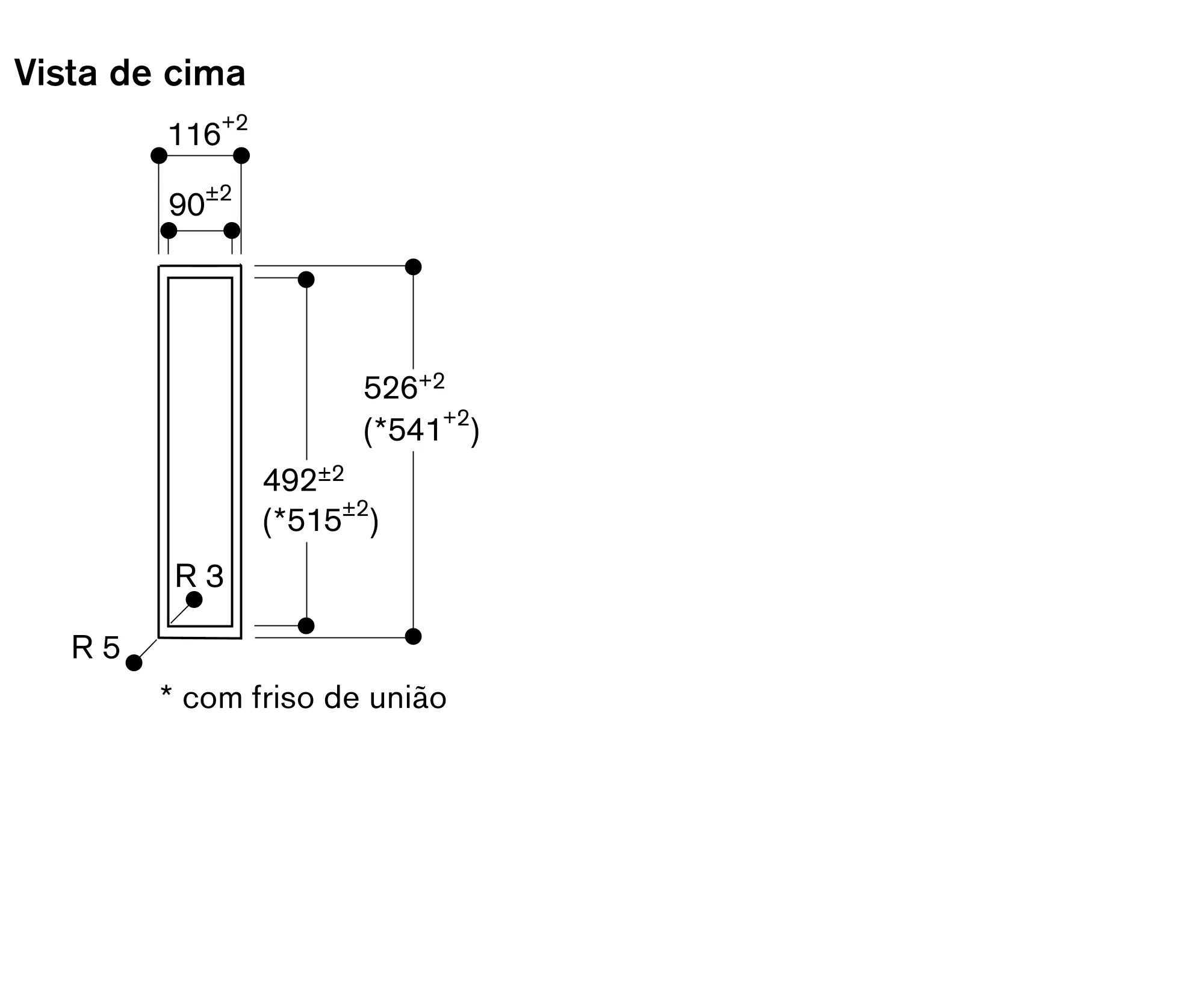

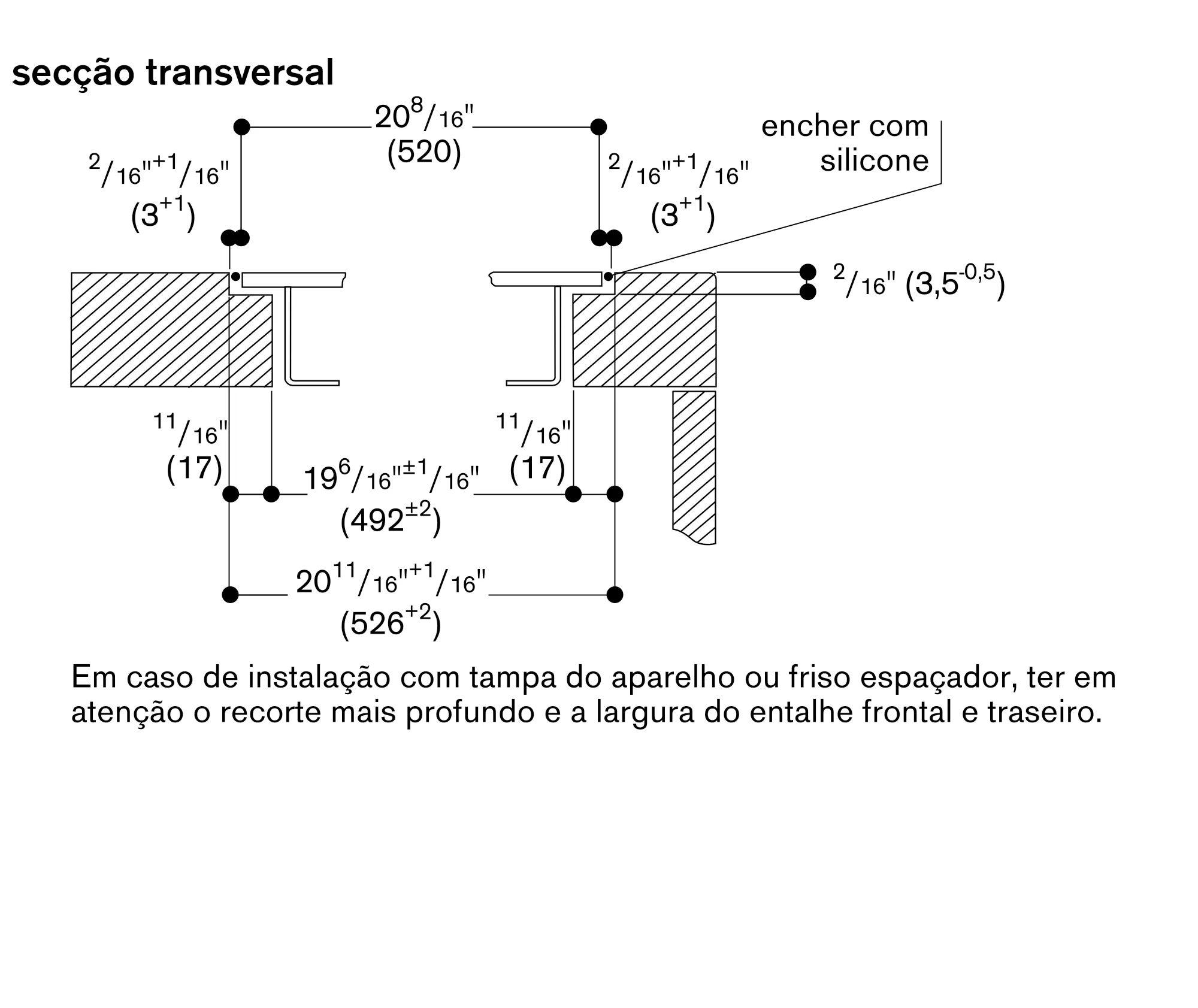

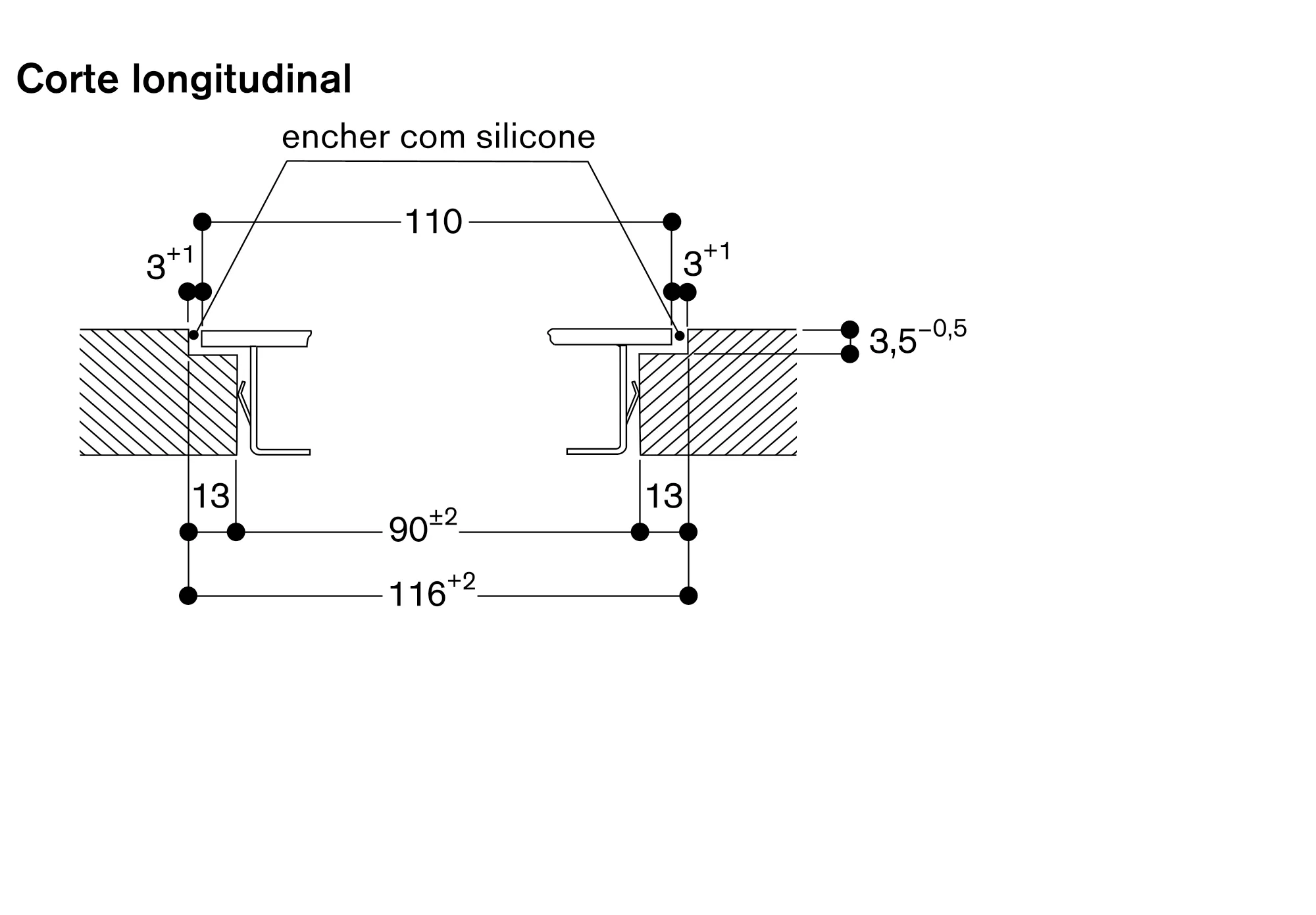

Instruções adicionais para instalação embutida:

A instalação é possível em bancadas de pedra, em material sintéctico e de madeira. Deve ter em conta a resistência ao calor e ao isolamento de todos os cantos e arestas. Para outros materiais, por favor, consultar o fabricante da bancada.

A ranhura deve ser continua e plana, para garantir a colocação exacta do aparelho. Não utilize revestimento descontinou.

A largura das juntas pode variar devido às tolerâncias dimensionais das combinações e do corte do tampo.

Se instalar vários aparelhos em buracos de encastre individuais, a distancia mínima entre eles deve ser de 50 mm.

Largura máxima da bancada entre dois VL: 60 cm.

Se instalar junto a placas de gás, recomenda-se que instale o deflector de ar AA 414 010, para assegurar o máximo rendimento da placa.

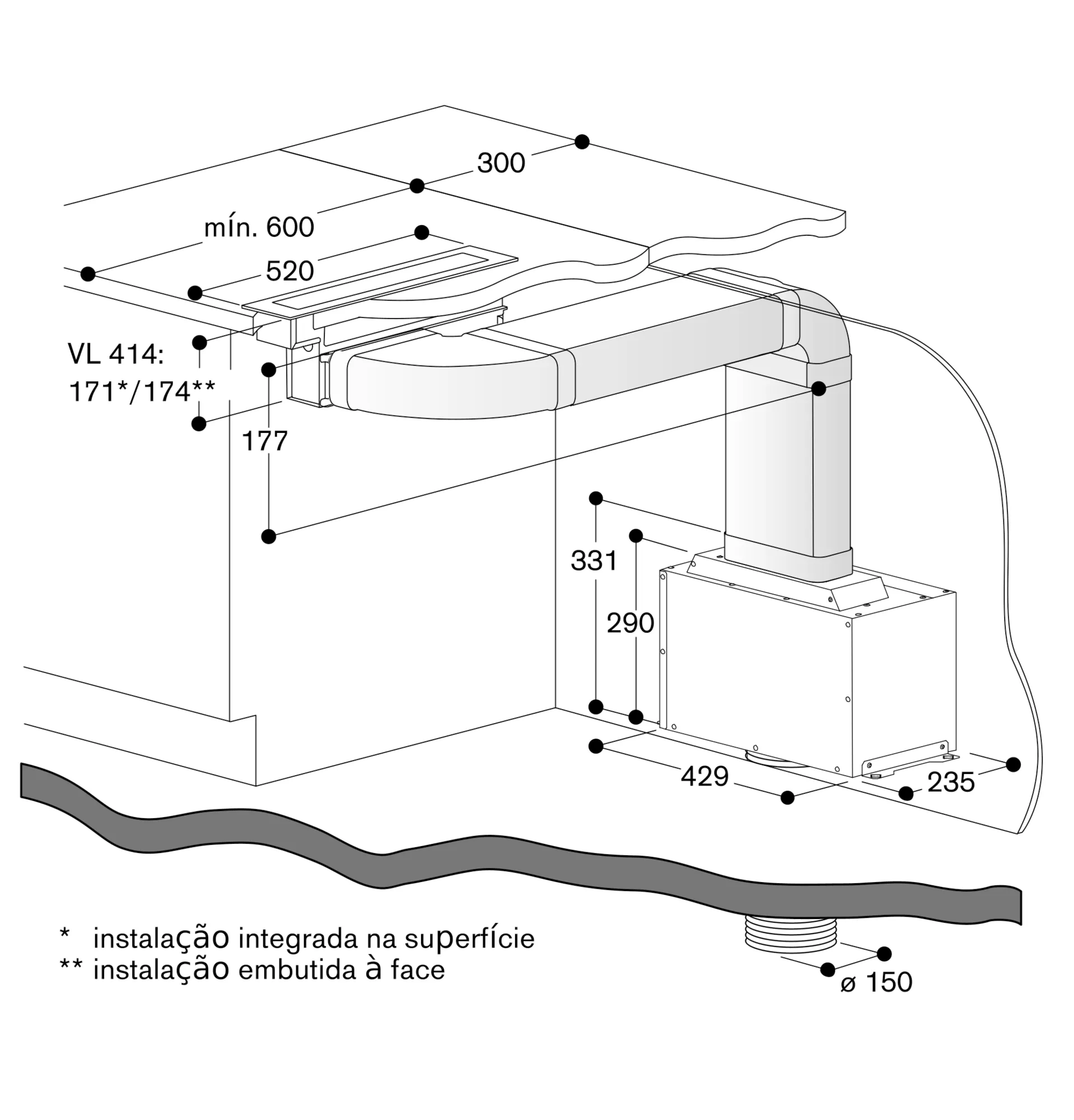

Se instalar junto de uma placa a gás, não devem usar-se condutas planas até ao motor extrator.

Se instalar junto do VP 414, a conduta plana não se deve colocar por baixo do VP 414.

Cabo de ligação de 2 m entre o VL 414 e o comando de controlo AA 490.
