Sistema de ventilação de elevada eficiência na bancada

Distribuição flexivel da potência, extração precisa dos vapores de cozedura só nos elementos abertos.

Elaboração de precisão de 3 mm de aço inoxidável

Para instalação sobre bancada com aro ou embutida

Pode ser combinada perfeitamente com os outros aparelhos Vario Serie 400

Abertura manual do elemento de ventilação.

Elementos de fecho em aço inox, apto para a máquina de lavar loiça.

Filtro de metal com tabuleiro apara gordura, apto para a máquina lavar loiça.

Sensor de controlo de funcionamento do motor com apenas um elemento extractor VL 414 estiver aberto.

A peça de ligação à conduta não está incluída.

Se instala com tampa o aparelho VA 440 ou com a régua de compensação VA 450 tenha em conta a profundidade adicional necessária.

Se combinar vários aparelhos com pelo menos uma tampa, precisa da régua VA 450 para compensar a profundidade do aparelho sem tampa.

Para combinar aparelhos Vario Serie 400, deve utilizar uma régua de união VA420 entre os aparelhos. Dependendo do tipo de instalação, deve-se colocar a régua que corresponda.

O nicho de encastre deve ter pelo menos de aresta lateral 10mm para montagem sobre a bancada e de pelo menos 13mm para embutir. Assegurar uma superfície de corte contínou de 90°.

O peso e a estabilidade, particularmente em bancadas com espessura fina, deve-se ter em conta a colocação de estruturas de suporte adequadas. Ter em conta o peso do aparelho e do peso adicional.

Instruções adicionais para instalação embutida:

A instalação é possível em bancadas de pedra, em material sintéctico e de madeira. Deve ter em conta a resistência ao calor e ao isolamento de todos os cantos e arestas. Para outros materiais, por favor, consultar o fabricante da bancada.

A ranhura deve ser continua e plana, para garantir a colocação exacta do aparelho. Não utilize revestimento descontinou.

A largura das juntas pode variar devido às tolerâncias dimensionais das combinações e do corte do tampo.

Se instalar vários aparelhos em buracos de encastre individuais, a distancia mínima entre eles deve ser de 50 mm.

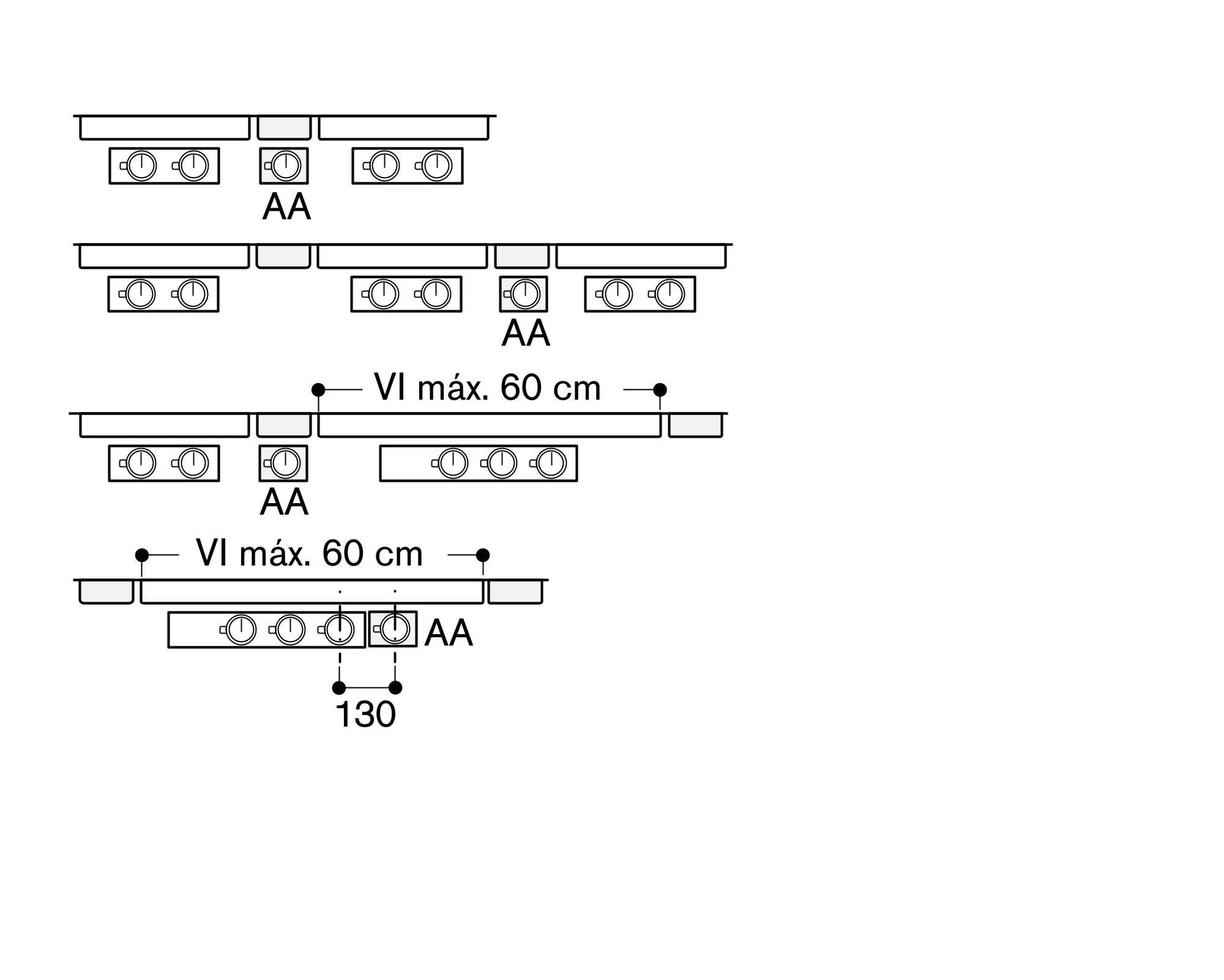

Largura máxima da bancada entre dois VL: 60 cm.

Se instalar junto a placas de gás, recomenda-se que instale o deflector de ar AA 414 010, para assegurar o máximo rendimento da placa.

Se instalar junto de uma placa a gás, não devem usar-se condutas planas até ao motor extrator.

Se instalar junto do VP 414, a conduta plana não se deve colocar por baixo do VP 414.

O aparelho pode fixar-se desde a bancada. Fixação adicional através de grampos acessíveis de cima, intervalo de 30 - 50 mm.

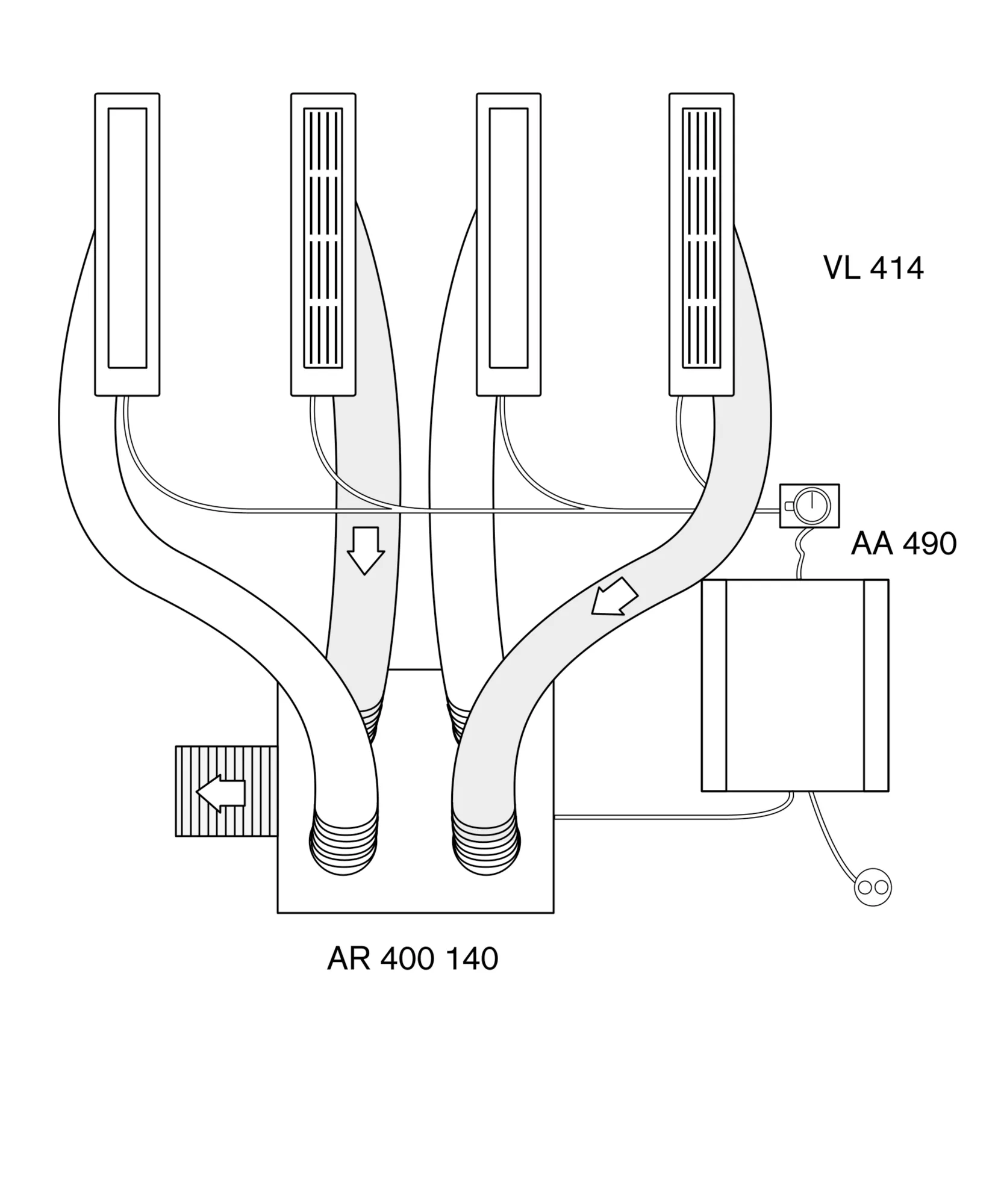

Cabo de ligação de 2 m entre o VL 414 e o comando de controlo AA 490.

Sem motor para combinar com os motores BLDC da Gaggenau

A capacidade de extracção dependerá do motor escolhido

Consultar tabela de configurações para extracção de ar ou recirculação.

Classe de eficiência energética A.

Consumo de energia 47.7 kWh/ano.

Classe de eficiência de extração A.
