Conjunto de Produtos Componentes
Visão Geral Técnica
Tipo de instalação
Encastre
Largura do produto
11 cm
Controlo do exaustor através da placa
Não
Sensor automático da qualidade de ar
Não
Modos de funcionamento
Convertível
Capacidade de extração no nível normal máximo em modo de saída de ar
540 m³/h
Características
Função flex para combinar as áreas retangulares.
Posicionamento flexível de recipientes dentro das áreas de confeção combinadas.
Comando maciço em aço inox
Manuseamento fácil através do visor de duas cores.
Sistema de ventilação de elevada eficiência na bancada
Especificações
Função flex para combinar as áreas retangulares.
Posicionamento flexível de recipientes dentro das áreas de confeção combinadas.
Comando maciço em aço inox
Manuseamento fácil através do visor de duas cores.
Sistema de ventilação de elevada eficiência na bancada
Sem motor para combinar com os motores BLDC da Gaggenau
Para saída ou recirculação de ar
2 zonas flex induction de 24x19 cm (2200 W, com boost 3700 W), combinadas 24x38 cm (3300 W, com boost 3700 W).
A capacidade de extração dependerá do motor escolhido.
Botões de controlo com anel iluminado, marcações da zona de confeção e nível de potência.
Controlo eletrónico da zona de confeção com 12 niveís ( 1.....12).
Visor de fácil manuseamento bicolor ( branco/laranja).
3 niveís de potência com regulação eletrónica mais nível intensivo.
Função flex para áreas retangulares.
Sensor de fritura.
Função boost.
Cronómetro.
Alarme.
Menu de opções.
Abertura manual do elemento de ventilação.
Elementos de fecho em aço inox, apto para a máquina de lavar loiça.
Filtro de gordura metálico, lavável na máquina de lavar loiça.
Os dados de consumo referem-se a uma configuração para o motor AR403122.
Consumo de energia 42.7 kWh/ano.
Classe de eficiência de extração A.
Classe de eficiência de iluminação -.
Classe de Eficiência do filtro de gordura C.
Nível sonoro min. 56 db / máx. 68 db normal.
Indicação de funcionamento.
Reconhecimento automático de recipientes.
Indicadores individuais de calor residual.
Dispositivo de segurança.
Consultar tabela de configurações para extracção de ar ou recirculação.
Ao instalar um aparelho de ventilação com o modo de extração onde existe uma lareira, é necessário a existência de um interruptor de segurança adequado.
O posicionamento horizontal dos botões pode ser alinhado com as áreas de confeção específicas e a ventilação do downdraft.

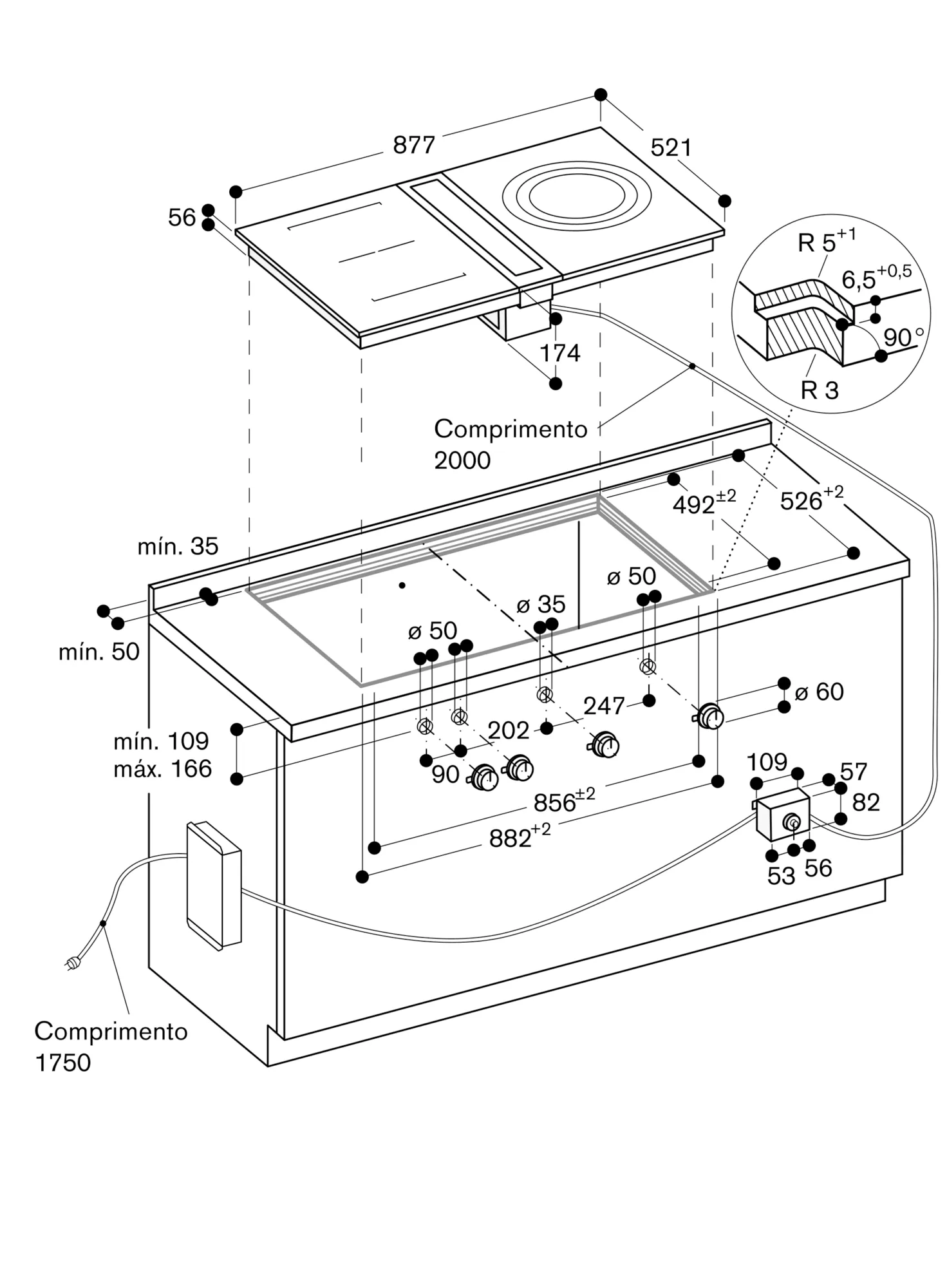

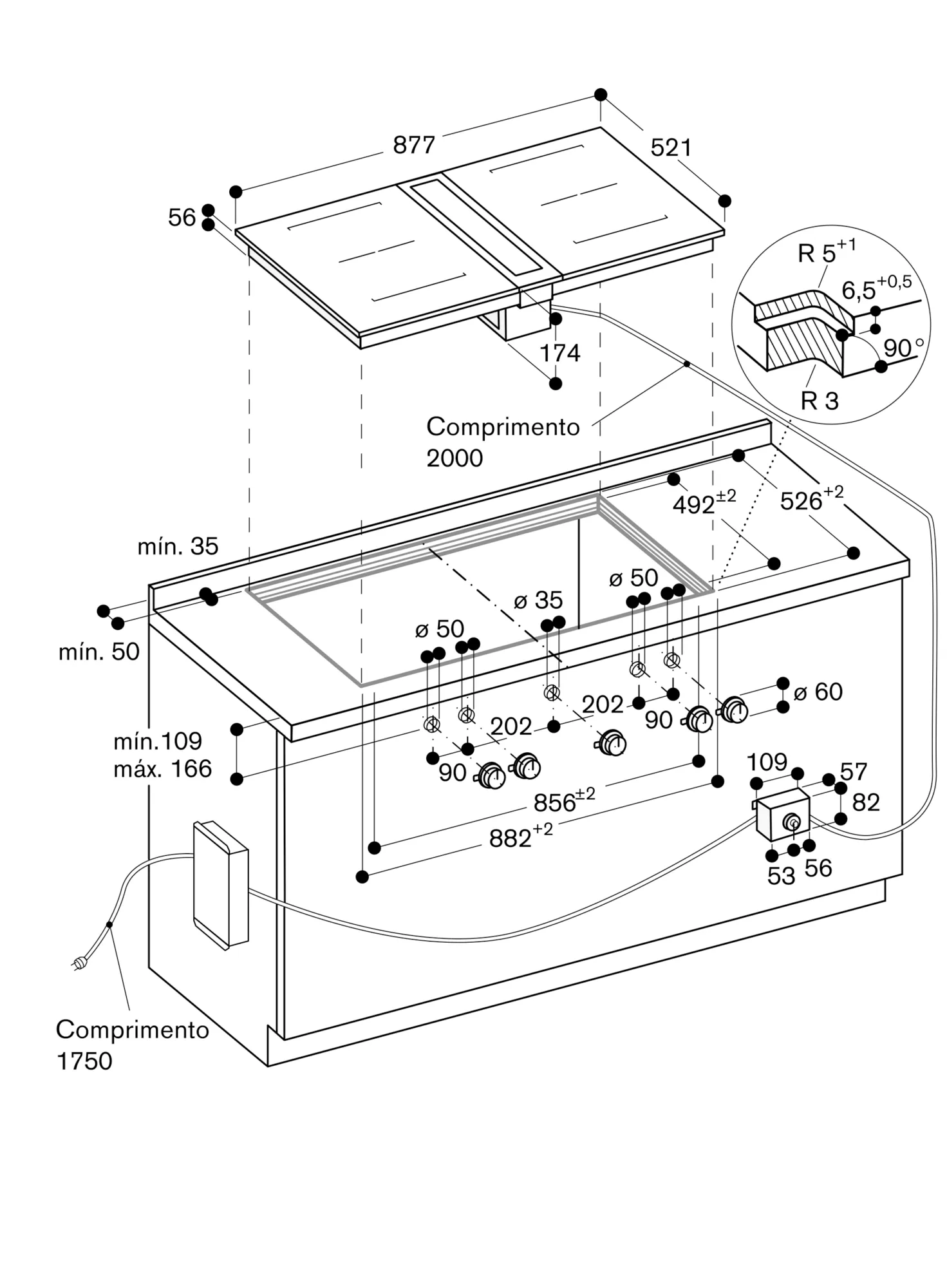

Se o painel tiver mais de 23 mm de espessura, deverá respeitar o esquema "Instalação do botão de controlo" (deverá existir um recesso na parte traseira).
No corte, o sistema de instalação exige que a borda lateral seja de pelo menos 13 mm para a montagem embutida. Certifique-se de uma superfície de corte contínua de 90 °.
A capacidade de carga e a estabilidade, no caso de bancadas mais finas em particular, devem ser suportadas utilizando subestruturas adequadas. Tenha em conta o peso do aparelho e as cargas adicionais.
A instalação pode ser realizada em bancadas de pedra, materiais sintéticos ou madeira maciça. É importante garantir que as bordas cortadas são resistentes ao calor e que se encontram devidamente seladas para evitar a entrada de água. Para informações sobre outros materiais, recomenda-se consultar o fabricante da bancada.
A ranhura deve ser contínua e nivelada, de forma a garantir uma colocação uniforme do aparelho sobre a junção. Não utilize revestimentos descontínuos.
A largura da junta pode variar devido a tolerâncias dimensionais da placa de vidro cerâmico e do nicho da bancada.
Funciona apenas com recipientes e tachos de ferro magnético (indução). Para uma distribuição de calor otimizada, recomenda-se a utilização de recipientes com fundo sandwich.
O aparelho pode ser encaixado na bancada a partir de cima.
Potência de ligação para as placas 7,4 kW.
Cabo de ligação das placas de 1,5 m sem ficha.
Cabo de ligação da ventilação 1,8 m, com ficha.
Cabo de ligação entre a ventilação VL 410 e o comando AA 490 de 2,0 m.
