Hocheffiziente Lüftungslösung direkt am Kochfeld

Flexible Leistungsverteilung, gezielte Absaugung des Kochdunstes nur an den geöffneten Lüftungselementen

Mit weiteren Vario Geräten der Serie 400 perfekt kombinierbar

Präzise verarbeiteter 3 mm starker Edelstahl

Wahlweise aufgesetzter Einbau mit sichtbarer Kante oder dezent flächenbündig integriert

Motorlos, kombinierbar mit Gaggenau BLDC-Gebläsebausteinen

Leistungswerte sind abhängig vom Gebläsebaustein, siehe Tabelle Seite XX.

Manuelle Öffnung des Lüftungselementes.

Verschlusselement aus Edelstahl, spülmaschinenfest.

Metall-Fettfilter, spülmaschinenfest.

Kein Anschlussstutzen enthalten.

Werte beziehen sich auf die Konfiguration mit dem Gebläsebaustein AR 403 122.

Durchschnittlicher Energieverbrauch 53.2 kWh/Jahr.

Lüfter-Effizienzklasse A.

Beleuchtungs-Effizienzklasse -.

Fettfilter-Effizienzklasse C.

Geräusch min. 56 dB / max. 68 dB Normalstufe.

Die passenden Gebläsebausteine für den Umluft- oder Abluftbetrieb finden Sie in der Tabelle auf Seite XX.

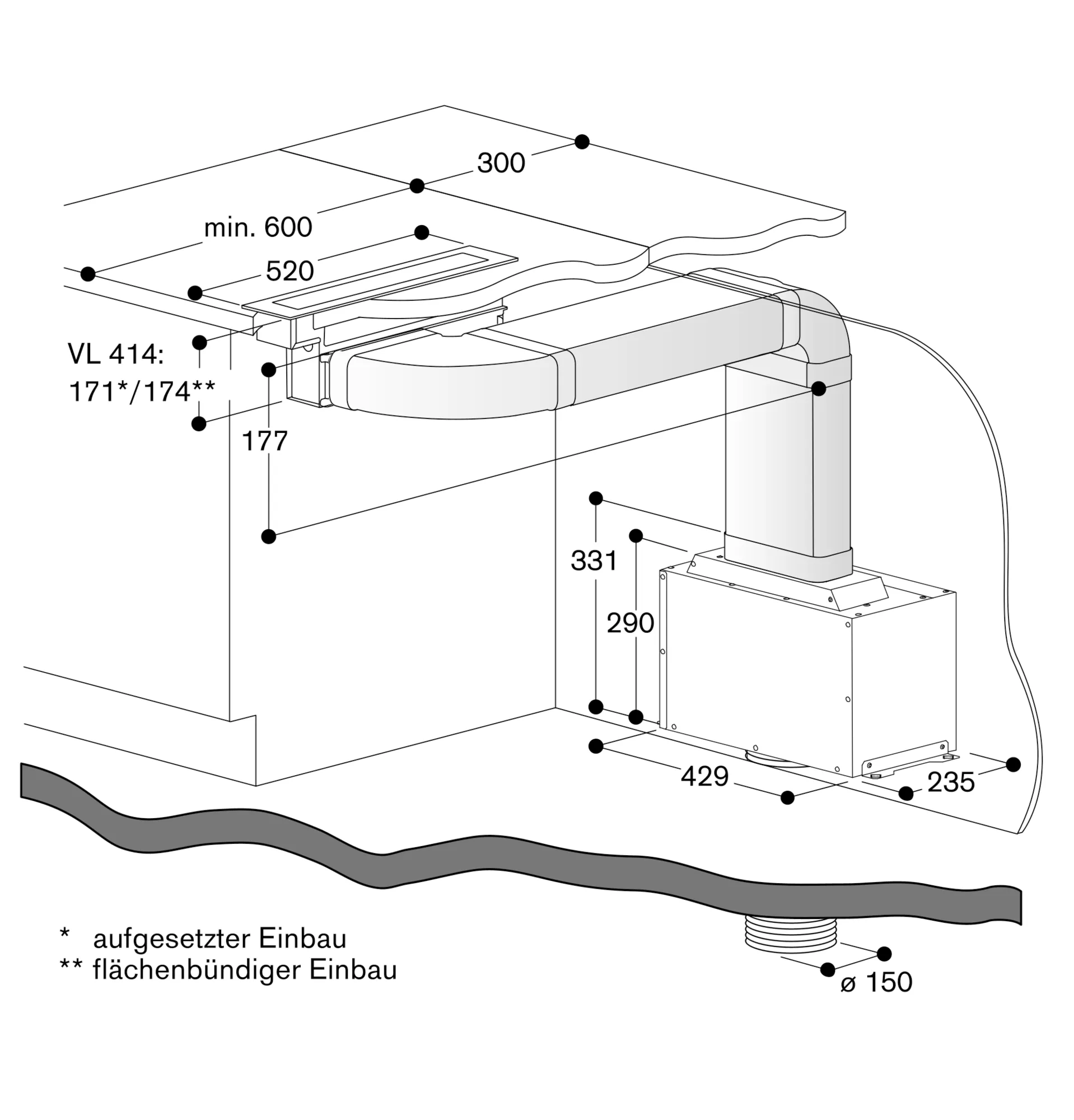

Steuereinheit an der Seitenwand des Einbaumöbels befestigen, nicht am Boden des Einbaumöbels oder des Küchenbodens.

Je VL ist ein Gebläsebaustein empfohlen.

Maximale Kochfeldbreite zwischen zwei VL: 60 cm.

Gerät ist von oben in die Arbeitsplatte einschnappbar. Zusätzliche Fixierung durch von unten erreichbare Muldenspanner, Spannbereich 30-50 mm.

Bei der Kombination mehrerer Vario Geräte der Serie 400 muss eine Verbindungsleiste VA 420 zwischen den Geräten eingesetzt werden. Je nach Einbauart entsprechende Verbindungsleiste vorsehen.

Die Tragfähigkeit und die Stabilität insbesondere bei dünnen Arbeitsplatten ist durch geeignete Unterkonstruktionen sicherzustellen. Gerätegewicht inkl. zusätzlicher Beladung berücksichtigen.

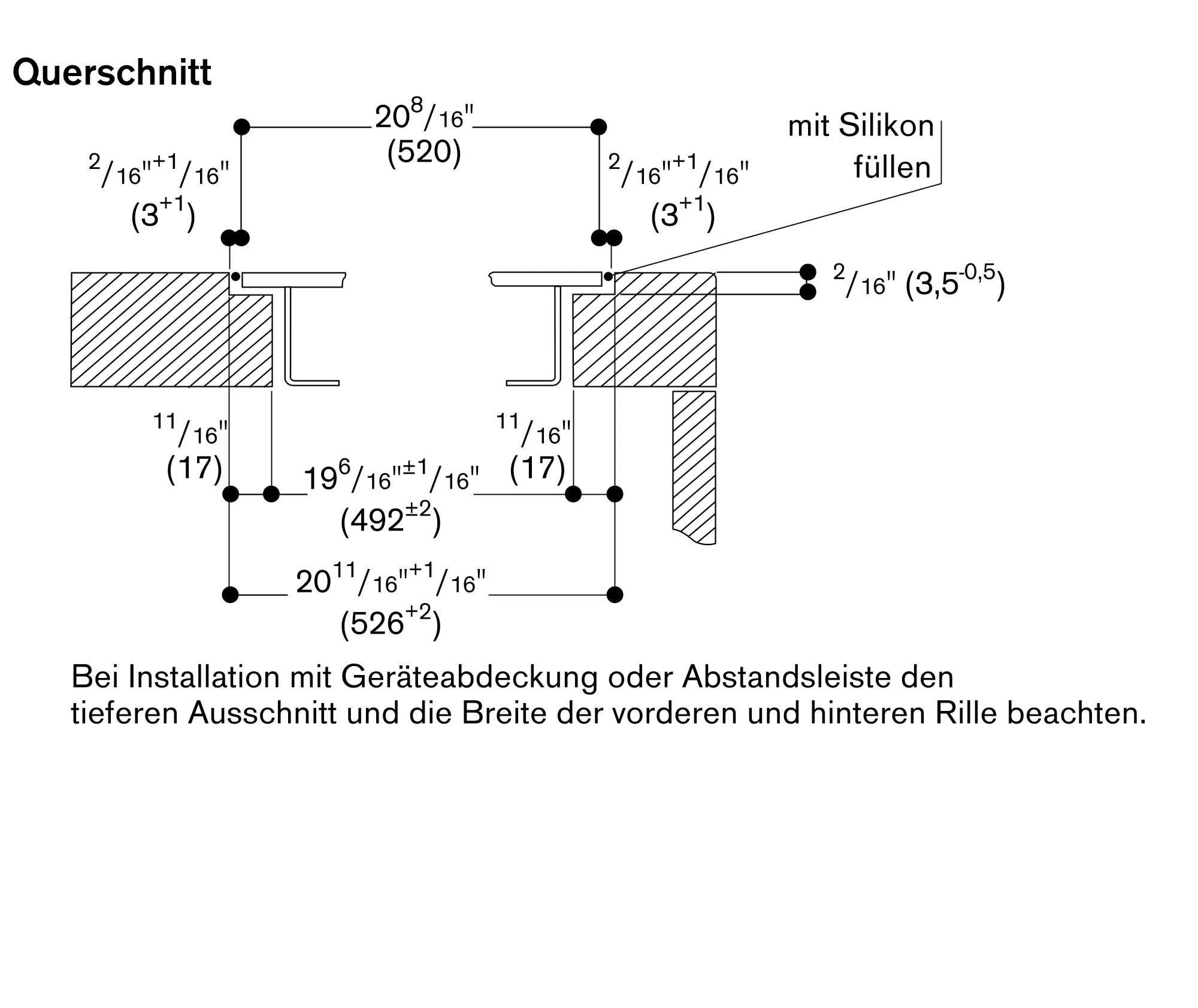

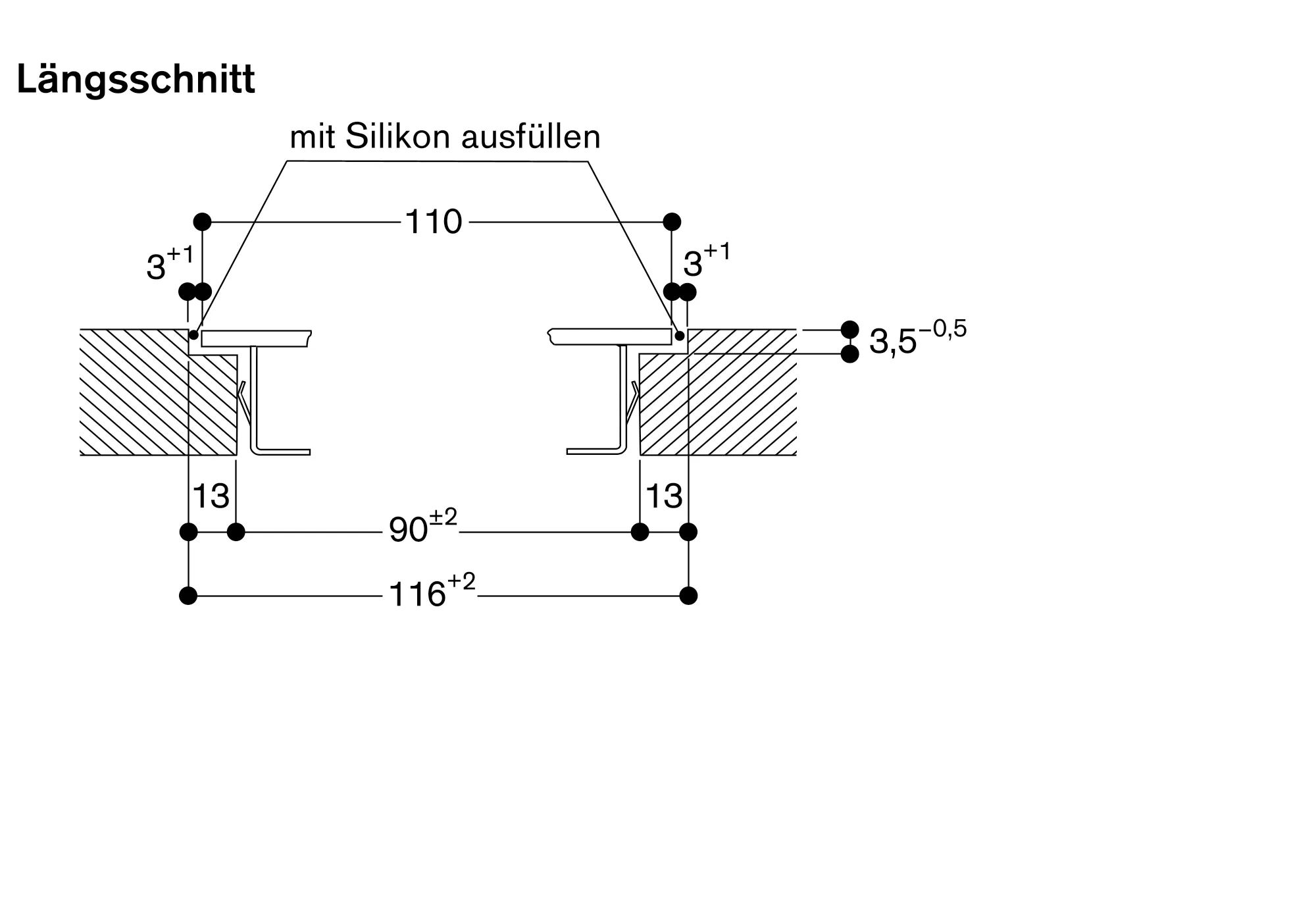

Zusätzliche Hinweise für flächenbündigen Einbau:

Der Einbau eignet sich in Arbeitsplatten aus Stein, synthetischem Material oder Massivholz. Hitzebeständigkeit und wasserdichte Versiegelung der Schnittkanten sind zu berücksichtigen. Bei anderen Materialien stimmen Sie sich bezüglich der Verwendung mit dem Arbeitsplatten-Hersteller ab.

Die Nut muss durchgängig und eben sein, um eine gleichmäßige Auflage der Geräte auf der Dichtung zu gewährleisten. Keine punktuellen Unterfütterungen verwenden.

Durch Maßtoleranzen der Kombinationen und des Arbeitsplattenausschnittes kann die Fugenbreite variieren.

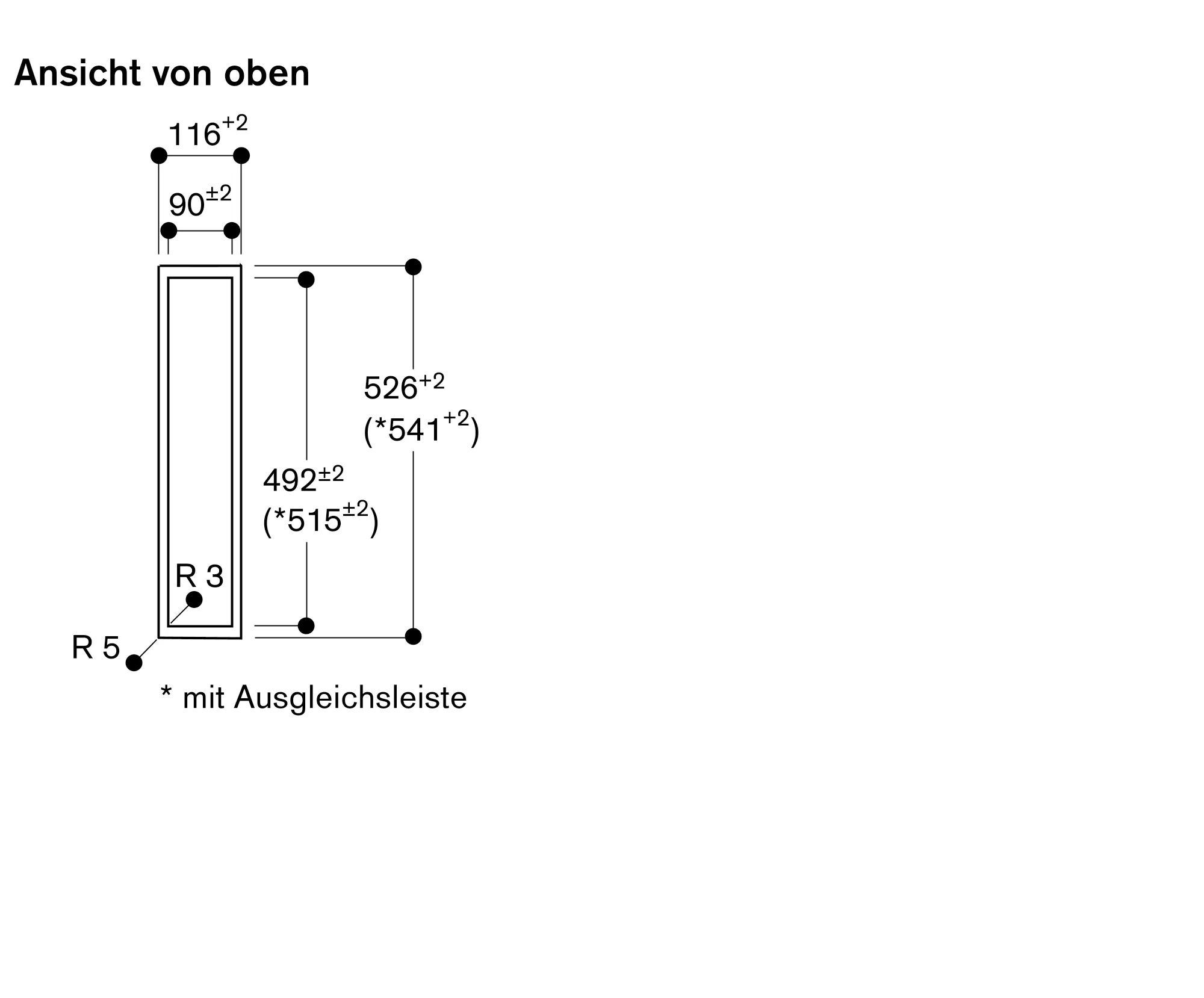

Bei der Montage mehrerer Geräte in Einzelausschnitten muss eine Stegbreite von 50 mm zwischen den Einzelausschnitten geplant werden.

Bei Betrieb neben Gasgeräten ist die Luftleitschiene AA 414 010 empfohlen, um die maximale Leistung des Kochfeldes sicherzustellen.

Bei Einbau neben Gasgeräten darf für die Verrohrung bis zum Gebläsebaustein kein Flachkanal verwendet werden.

Bei Einbau neben VP 414 darf der Flachkanal nicht unterhalb des VP 414 platziert werden.
