400 series 400 Serisi Vario Gömme aspiratör Paslanmaz çelik Genişlik 11 cm

VL414111

AB Veri Sayfası
Enerji seviyesi: A+++ ile E arasında

Ek bilgiler

Hava çıkışlı
  • Cihazın emiş performansı seçilen emme motoruna göre değişecektir, emme motorlarının performansları için ilgili donanım sayfasını inceleyiniz
Donanım
  • Havalandırma elemanının kapakları manuel olarak açılıp kapanabilir.
  • Kapatma kapağı paslanmaz çelikten üretilmiştir ve bulaşık makinesinde yıkanabilir.
  • Metal Yağ filtresi, bulaşık makinesinde yıkanabilir.
  • VL 414 cihazlarından en az birinin açılması durmunda sensör algılayıcı emme motorunu çalıştırır.
  • Bağlantı çıkışı cihaz içinden çıkmaz
Tüketim verileri
  • Veriler kombine edilen emme motoruna göre belirlenir...
  • Enerji sınıfı A+.
  • Ortalama enerji tüketimi xxx.
  • Havalandırma verimlilik sınıfı A.
  • Yağ filtresi verimlilik sınıfı C.
  • ses seviyesi min 56 dB / max. 68 dB orta kademede

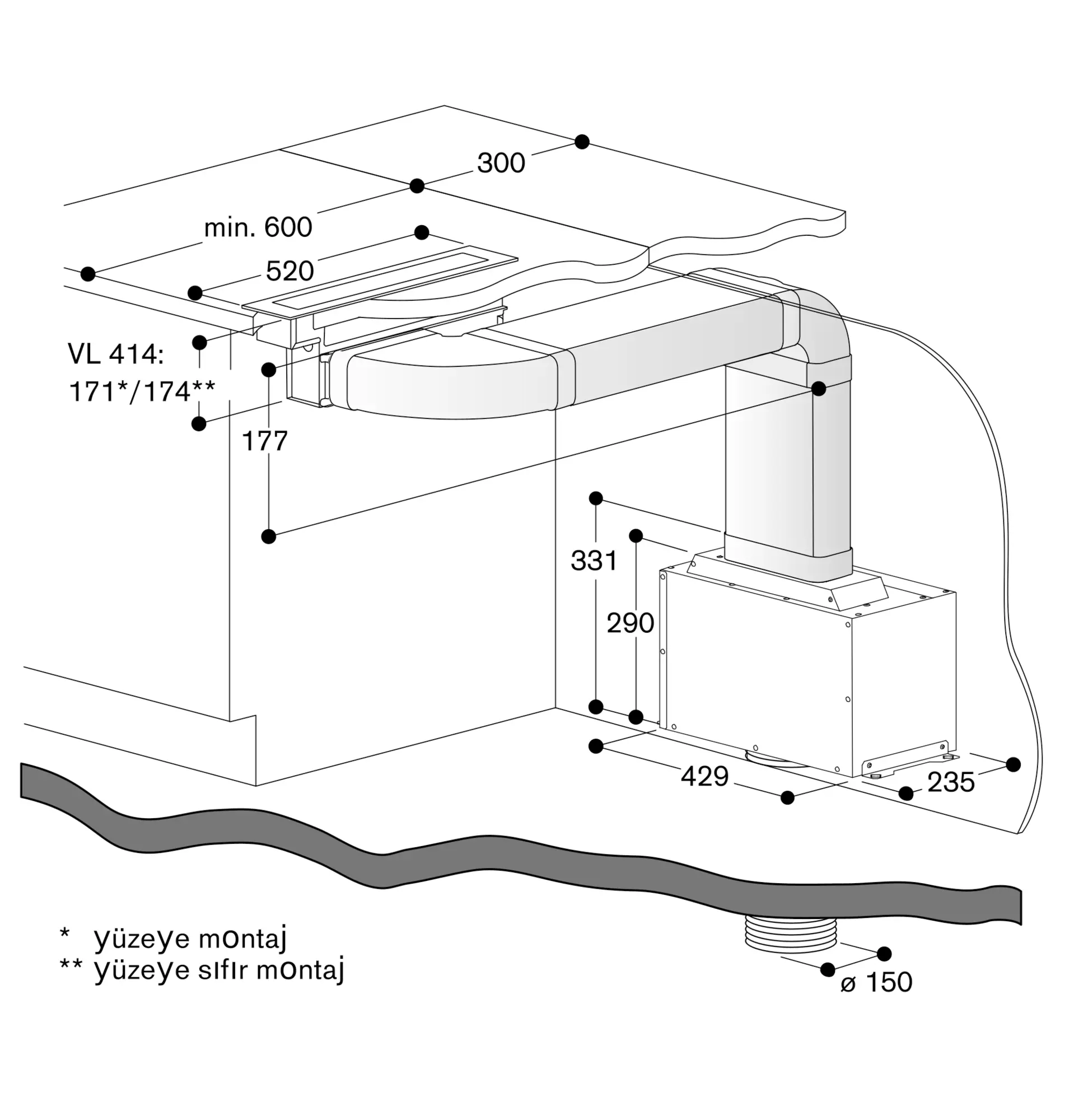

Planlama bilgileri
  • Seçiminize uygun hava çıkışlı veya hava dolaşımlı emme motorlarını teknik plalama kataloğunda inceleyebilirsiniz.
  • Cihaz tezgaha üst taraftan monte edilebilir.Cihazın sabitlenmesi için mevcut tazgah kıskaçları kullanılabilir. 30-50 mm arasındaki tegzha kalınlıklarında tegzha kıskaçı görev yapabilir.
  • VA 440 cihaz kapağı veya VA 450 eşitleme çıtası ile kullanıldığında gereken ekstra tezgah derinliği hesaplanmalıdır.
  • Eğer birden çok cihaz kombinasyonu içerisinde
    sadece bir kapak kullanılır ise kombinasyonun tüm derinliği VA 450 eşitleme çıtası / çıtaları ile kompanse edilip eşitlenebilir.
  • Birden çok cihazın kombine edilmesi durumunda, montaj durumuna bağlı olarak VA 420 bağlantı şeridi kullanılmalıdır. Hemyüzey yada tezgah üstü montaj durumuna göre uygun bağlantı çıtasını seçiniz.
  • Tezgah üzeri montaj durumunda tezgah kesit kalınlığı minimum 10 mm, hemyüzey montajlarda ie minimum 13 mm olmalıdır. 90°'lik kenar açılarına dikkat edilmelidir.
  • İnce veya zayıf tezgahlarda taşıma
    kapasitesinin sağlanabilmesi için ek
    güçlendirme çıtaları ön görülmelidir.
    Cihaz ağırlığını ve pişirme kaplarının
    ağırlığını lütfen hesaba katınız.

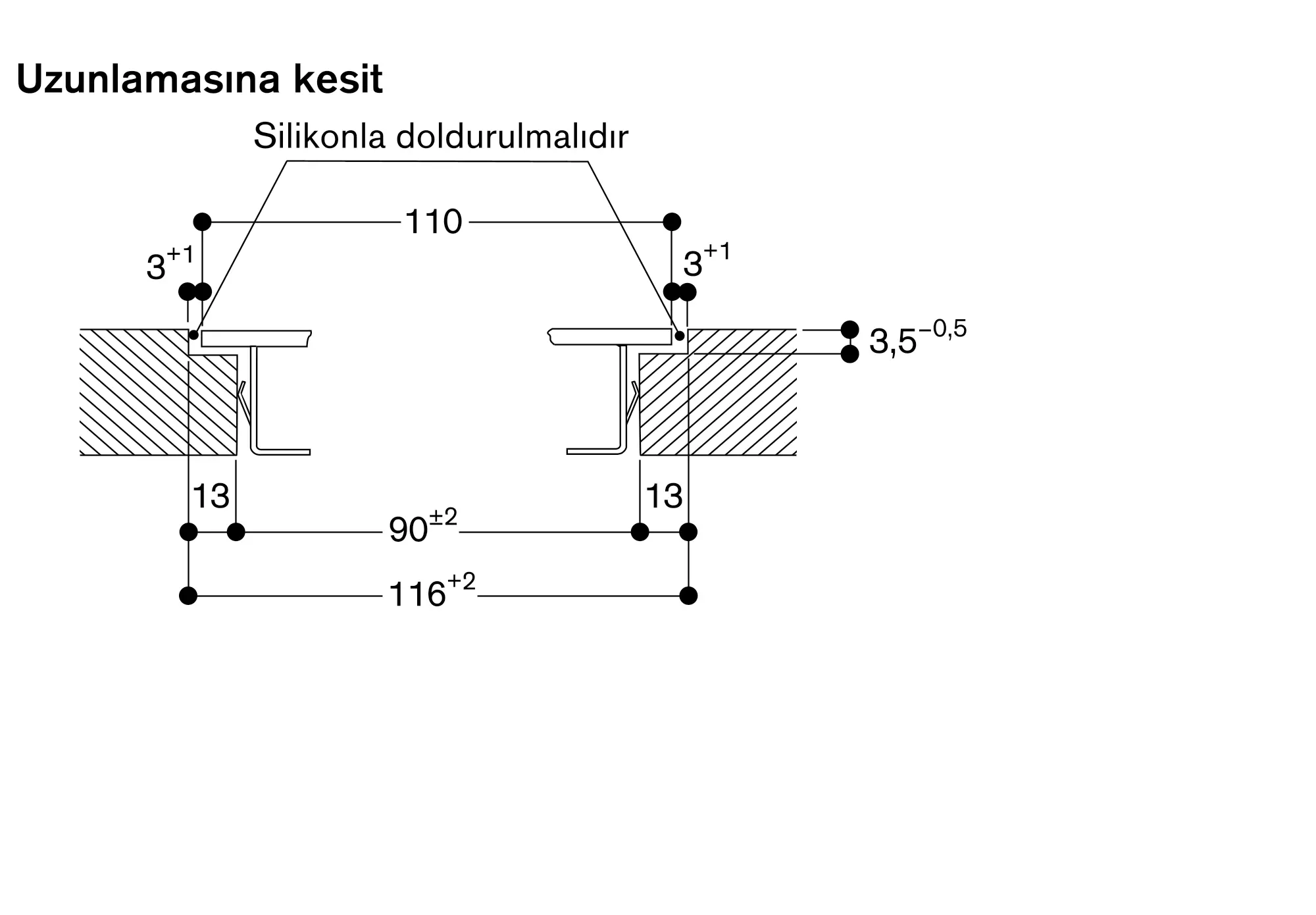

  • Hemyüzey montajlar için ek bilgiler:
  • Sadece taş, sentetik ya da masif
    ahşap tezgahlar hem yüzey montaja
    uygundur.
    Kesit kenarlarının ısıya dayanıklılığı
    ve su geçirmezliği sağlanmalıdır.
    Farklı malzeme kullanımlarında lütfen
    tezgah üreticisiyle bağlantıya geçiniz.
    Tezgah kesit kademesi mutlak
    şekilde düz ve pürüzsüz olmalıdır.
  • Lütfen kademenin tüm cihaz boyunca
    devam ettiğini garantileyin ve
    boşluklu yapı kullanmayın.
  • Kesit ölçüleri, kombinasyon ve
    tezgah çeşitliliğinin toleranslarına
    göre farklılık gösterebilir.
  • Eğer cihazlar bağımsız
    şekilde yan yana dizilecek olursa
    tezgah kesitleri arasında minimum
    50 mm’lik bir tezgah kalınlığı
    bırakılmalıdır.
  • İki VL emme cihazı arasında maxiumum 60 cm pişirme alanı olmalıdır.
  • Gazlı cihazların yanında konumlandırıldığında hava yönlendirme sacı AA414010 kullanılması önerilmektedir. Böylece Gazlı ocağın maximum pişirme performansını negatif yönde etkilememiş olursunuz.
  • Gazlı cihazların yanlarına konumladığınızda VL cihazı ile emme motoruna kadar olan bölümde yatay kanal kullanılmaması gerekir.
  • VP 414 yanına planlandığında yatay kanal VP414'ün altından geçirilmemelidir.
Bağlantı değerleri
  • Tezgah havalandırması VL 414 ve AA 490 kumanda düğmesi arasında 2 m'lik bağlantı kablosu mevcuttur.
